DW-6093 三相电力分析仪

仪表品牌：台湾路昌lutron
所属类别：电力分析仪
商品型号： DW-6093
关注度： 720
参考价： ¥8700 购买查价请入公司旗舰店
联系方式： 020-38820807 13902278302（广州范先生）
在线咨询：范先生
公司承诺：本公司经销的所有 DW-6093 三相电力分析仪一年保修，终生维护！

电力分析仪推荐

电能质量分析仪功能特点:
可测单相两线、单相三线、三相三线、三相四线
图像显示电压电流的波形及参数，用于观察波形的畸变，波形的毛刺
谐波用柱状图显示最高达99次谐波，可分别显示电压或电流每一次谐波的幅值
可精确测量各相电压、电流、有功功率、无功功率、相角、功率因数、频率、用电量（千瓦时或度）等多种电参数。
三相矢量图功能，用于分析三相平衡/不平衡
可配不同量程的交流互感器100A，1000A，3000A，6000A
可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；
内置大容量数据存储器，存储间隔时间从2秒到60分钟可调
仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。
具备万年历、时钟功能，实时显示日期及时间。采用大屏幕液晶作为显示器，
导电硅胶按键，手感好
内置大容量、高性能锂离子充电电池，充满电连续工作10小时以上。
体积小、重量轻，便于携带，可用于现场测量使用，也可用做实验室的标准计量设备

DW-6093 三相电力分析仪详细资料

电力分析仪 - DW-6093 三相电力分析仪 - 产品简介

DW-6093 三相电力分析仪适用系统：1P/2W，1P/3W，3P/3W，3P/4W；单相两线、单相三线、三相三线、三相四线电流电压为真有效值

电力分析仪 - DW-6093 三相电力分析仪 - 规格参数

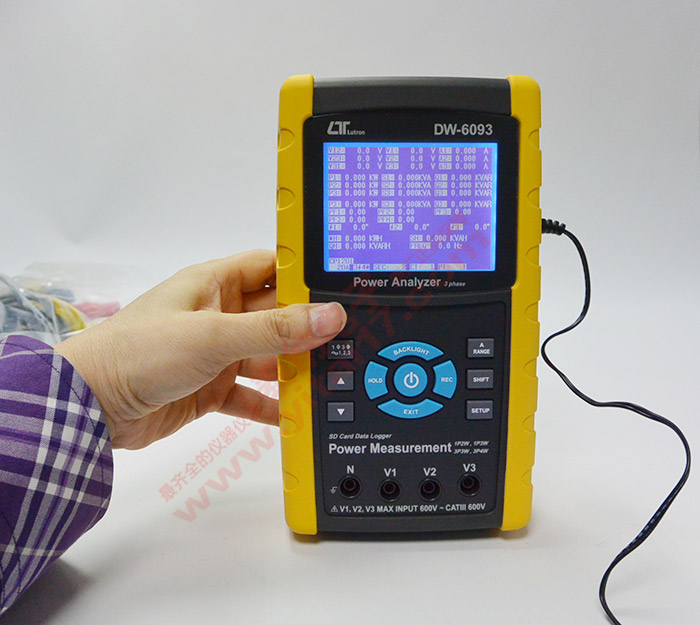

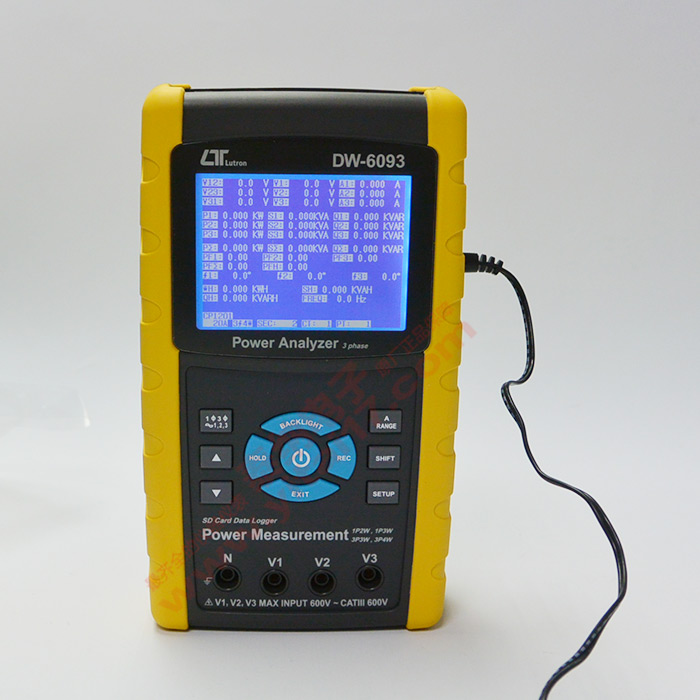

DW-6093 三相电力分析仪

DW-6093 3 PHASE POWER ANALYZER

3 phase/4 wire

3 phase/3 wire

1 phase/2 wire

1 phase/3 wire

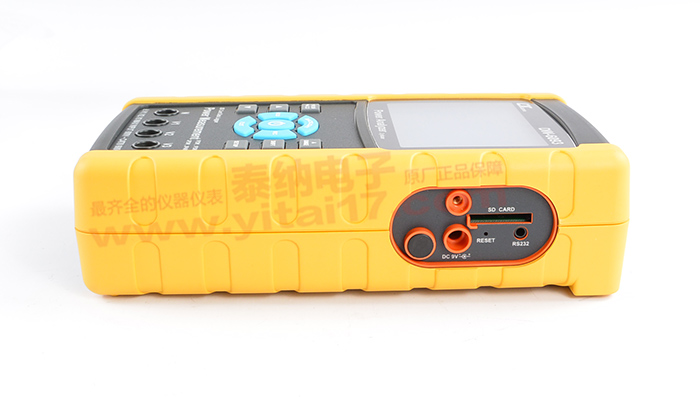

SD card data recorder

RS232/US

产品规格：

适用系统	1P/2W，1P/3W，3P/3W，3P/4W 单相两线、单相三线、三相三线、三相四线
量测功能	交流电压：0.1V~600.0V，（真有效值）交流电流： 0.2A~1200A.(CP-1201) （真有效值）功率因子：0.01~1.00 相位角：-180°~180° 交流瓦特：1W~9.999MW 频率：45Hz ~ 64Hz 视在功率：0.1KVA~9.999MVA 虚功率：0.1KVAR~9.999MVAR 瓦特小时：0.1KVAH~9.999MVAH
电路	定制的单片微处理器 LSI 电路
安全标准	IEC 1010 CAT III 600V
可设定比例	CT比流器(1-600)、PT比压器(1-1000)
ACV输入阻抗	10MΩ

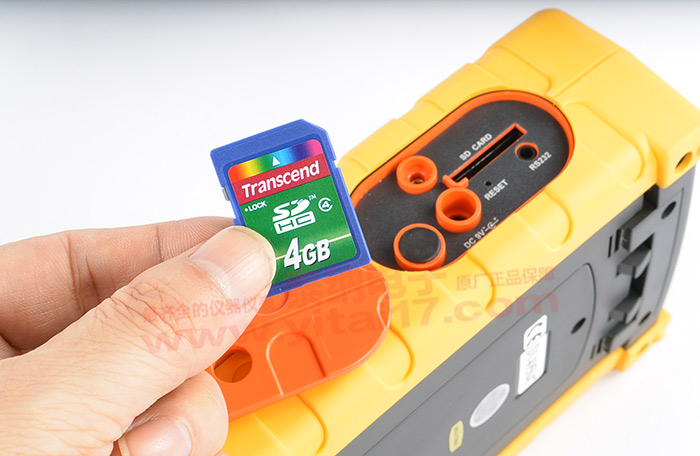

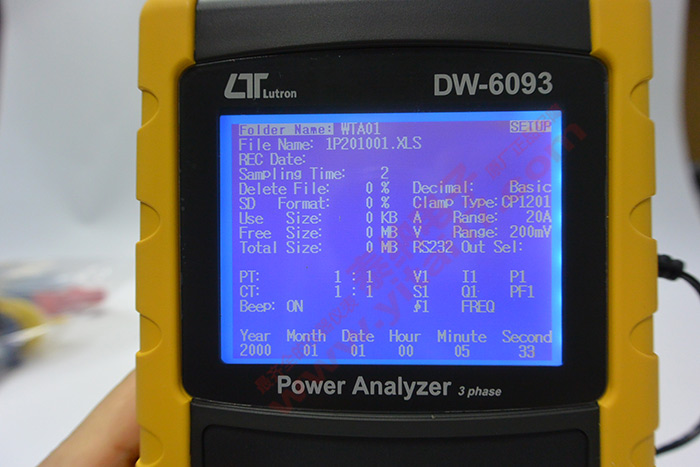

SD卡记录器	同时纪录时间/日期；可设定手动纪录自动取样时间可设定2-7200秒

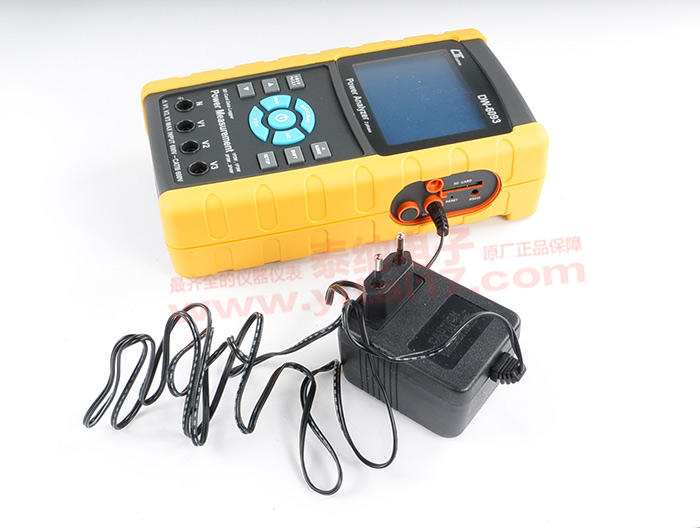

电源	8个1.5V碱性电池或DC 9V适配器
尺寸	22512564mm

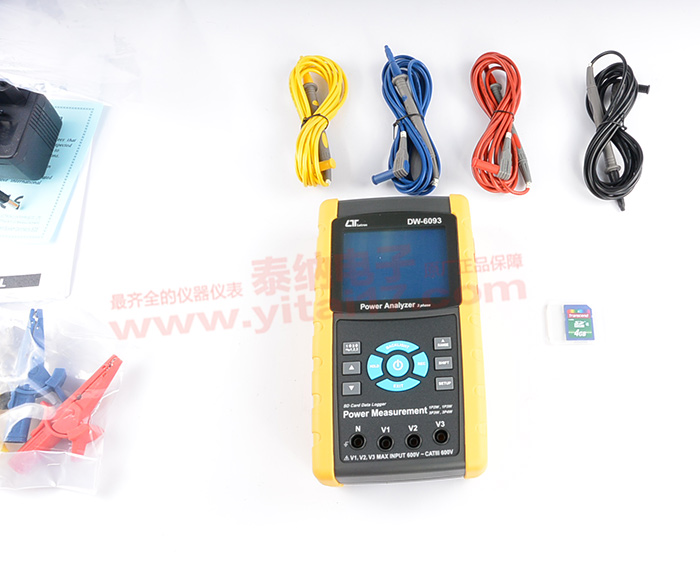

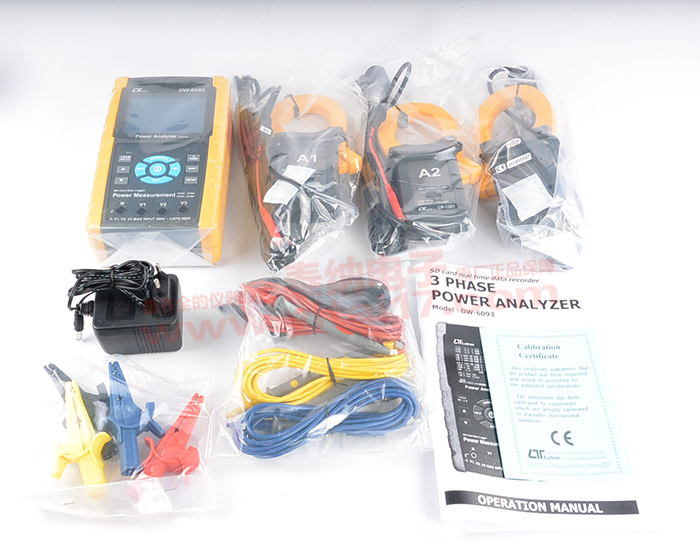

配件	使用说明书............... 1 PC 包括测试引线（TL88-4AT）............ 1组（4个）鳄鱼夹（TL88-4AC）1套（4个）标配钳形探头（CP-1201）........ 3 只 * AC到DC 9V适配器.............. 1 个 * SD卡（2 G）.................... 1 张 * 便携包......................... 1 PC * 可选2000A的电流探头，CP-2000 * 可选200A的电流探头，CP-200 * 可选柔性的3000A电流探头，CP-3000 * 可选USB连接线，USB-01 * 可选RS232电缆，UPCB-02 * 可选数据采集软件，SW-U811

电气规格 (ELECTRICAL SPECIFICATIONS) 23±5 ℃

交流电压 (ACV)

范围	分辨率	精确度
da 10.0V a 600.0V tra Fase e Neutro	0.1V	± (0.5%+0.5V)
da 10.0V a 600.0V tra Fase e Fase	0.1V	± (0.5%+0.5V)

交流电流 (ACA)

范围	分辨率	精确度
20A	0.001A, < 10 A	± (0.5%+0.1A)
	0.01A, ≧ 10 A
200A	0.01A, < 100 A	± (0.5%+0.5A)
	0.1A, ≧ 100 A
1200A	0.1A, < 1000 A	± (0.5%+5A)
	1A, ≧ 1000 A

功率因素 (Power factor)

范围	分辨率	精确度
0.00 to 1.00	0.01	± 0.04

Remark :

* PFH : Long term average power factor ( WH/SH)

* PFΣ : For 3Φ 4W, 3Φ 3W PFΣ = ( PF1 + PF2 + PF3 )/3

For 1Φ 3W PFΣ = ( PF1 + PF2 )/2

相位角度 Φ ( Phase angle )

范围	分辨率	精确度
-180° to 180°	0.1°	± 1° * ACOS(PF)

频率 (Frequency)

范围	分辨率	精确度
45 to 65 Hz	0.1 Hz	0.1 Hz

实功率 (Active (Real) Power)

范围	分辨率	精确度
0.000 to 9.999 KW	*0.001/0.01/0.1 KW	± (1%+0.008 KW)
10.00 to 99.99 KW	*0.01/0.1 KW	± (1%+0.08 KW)
100.0 to 999.9 KW	0.1 KW	± (1%+0.8 KW)
1.000 to 9.999 MW	0.001 MW	± (1%+0.008 MW)

* : The 分辨率 is changed according the different ACA 范围.

视在功率 (Apparent Power)

范围	分辨率	精确度
0.000 to 9.999 KVA	*0.001/0.01/0.1 KVA	± (1%+0.008 KVA)
10.00 to 99.99 KVA	*0.01/0.1 KVA	± (1%+0.08 KVA)
100.0 to 999.9 KVA	0.1 KVA	± (1%+0.8 KVA)
1.000 to 9.999 MVA	0.001 MVA	± (1%+0.008 MVA)

* : The 分辨率 is changed according the different ACA 范围.

虚功率 (Reactive Power)

范围	分辨率	精确度
0.000 to 9.999 KVAR	*0.001/0.01/0.1 KVAR	± (1%+0.008 KVAR)
10.00 to 99.99 KVAR	*0.01/0/0.1 KVAR	± (1%+0.08 KVAR)
100.0 to 999.9 KVAR	0.1 KVAR	± (1%+0.8 KVAR)
1.000 to 9.999 MVAR	0.001 MVAR	± (1%+0.008 MVAR)

瓦特小时 Watt Hour ( Active Power Hour) : WH

范围	分辨率	精确度
0.000 to 9.999 KWH	0.001 KWH	± (2%+0.008 KWH)
10.00 to 99.99 KWH	0.01 KWH	± (2%+0.08 KWH)
100.0 to 999.9 KWH	0.1 KWH	± (2%+0.8 KWH)
1.000 to 9.999 MWH	0.001 MWH	± (2%+0.008 MWH)

VA小时 VA Hour ( Apparent Power Hour ) : SH

范围	分辨率	精确度
0.000 to 9.999 KVAH	0.001 KVAH	± (2%+0.008 KVAH)
10.00 to 99.99 KVAH	0.01 KVAH	± (2%+0.08 KVAH)
100.0 to 999.9 KVAH	0.1 KVAH	± (2%+0.8 KVAH)
1.000 to 9.999 MVAH	0.001 MVAH	± (2%+0.008 MVAH)

VAR小时 VAR Hour ( Reactive Power Hour ) : QH

范围	分辨率	精确度
0.000 to 9.999 KVARH	0.001 KVARH	± (2%+0.008 KVARH)
10.00 to 99.99 KVARH	0.01 KVARH	± (2%+0.08 KVARH)
100.0 to 999.9 KVARH	0.1 KVARH	± (2%+0.8 KVARH)
1.000 to 9.999 MVARH	0.001 MVARH	± (2%+0.008 MVARH)
