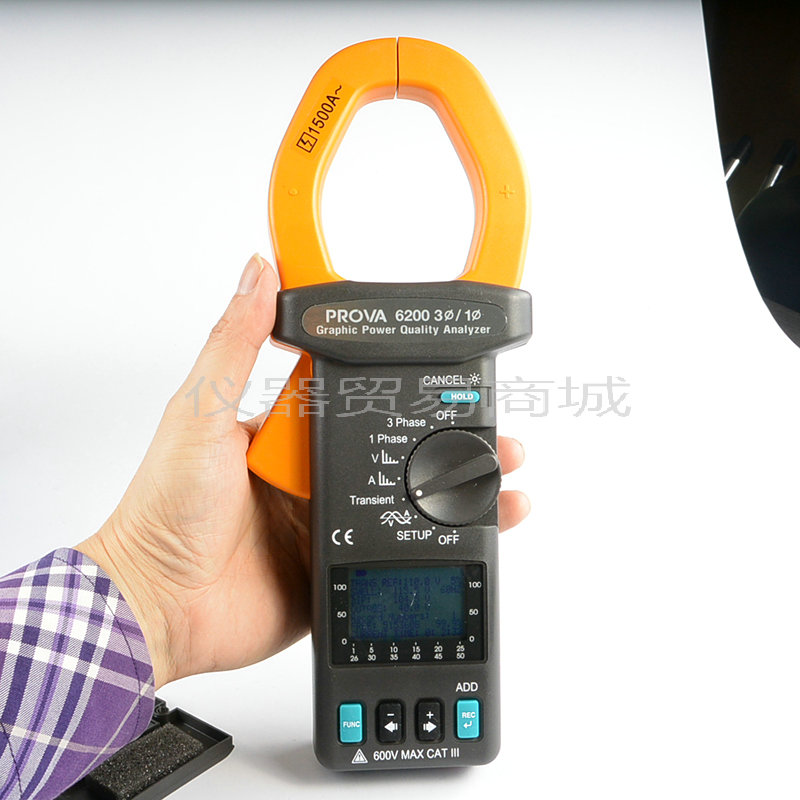

PROVA-6200 绘图式电力及谐波分析仪

仪表品牌：台湾宝华PROVA
所属类别：电力分析仪
商品型号： PROVA-6200
关注度： 3419
参考价： ¥4358 购买查价请入公司旗舰店
联系方式： 020-38820807 13902278302（广州范先生）
在线咨询：范先生
公司承诺：本公司经销的所有 PROVA-6200 绘图式电力及谐波分析仪一年保修，终生维护！

电力分析仪推荐

电能质量分析仪功能特点:
可测单相两线、单相三线、三相三线、三相四线
图像显示电压电流的波形及参数，用于观察波形的畸变，波形的毛刺
谐波用柱状图显示最高达99次谐波，可分别显示电压或电流每一次谐波的幅值
可精确测量各相电压、电流、有功功率、无功功率、相角、功率因数、频率、用电量（千瓦时或度）等多种电参数。
三相矢量图功能，用于分析三相平衡/不平衡
可配不同量程的交流互感器100A，1000A，3000A，6000A
可设置不同的存储间隔时间，按设置的时间间隔连续存储数据；
内置大容量数据存储器，存储间隔时间从2秒到60分钟可调
仪器具备USB接口，可方便的将数据直接拷贝到后台管理计算机。
具备万年历、时钟功能，实时显示日期及时间。采用大屏幕液晶作为显示器，
导电硅胶按键，手感好
内置大容量、高性能锂离子充电电池，充满电连续工作10小时以上。
体积小、重量轻，便于携带，可用于现场测量使用，也可用做实验室的标准计量设备

PROVA-6200 绘图式电力及谐波分析仪详细资料

电力分析仪 - PROVA-6200 绘图式电力及谐波分析仪 - 产品简介

图形电力质量分析仪PROVA6200 显示交叠的电压和电流波形数据记录 32 ， 64 ， 128 或 256 点 / 周期

电力分析仪 - PROVA-6200 绘图式电力及谐波分析仪 - 规格参数

PROVA-6200 绘图示电力及谐波分析仪

产品特点：

适用电力系统(单相及平衡三相)
电流电压都是真均方根值(True RMS)
真实功率，瓦特(W,KW,MW,GW)
视在功率(VA,KVA,MVA)，虚功率(VAR,KVAR,MVAR)
功率因数(PF)，相角( Φ )
瓦特小时，耗电度数(WH,KWH,KVARH,RFH)
可设定PT比(1 to 3,000)
同时显示电压与电流波形，以了解两者关系
显示系统最大需求(最大需求MD用W,KW,MW表示，使用者可设定评估时间)
电流电压谐波分析可高达50次，可任意选择记录谐波次
一个画面可显示25个谐波
内建时钟及万年暦，配合记录使用
可选择记录波形每周期32,64.128,256点
谐波总量百分比(%THD-F)分析
图示各种电力系统相位图，以了解各相间的电压电流关系
可侦测电压瞬间不稳，记下128个发生点(时间+几个周期+故障情形)。使用者可设定上下限百分比(%)，并可在电表上显示
可记录50,000笔资料，使用者可设定定时记录时间(1到6,000秒)
可即时输出波形、电力系统参数或谐波等资料
带有背光的大型点阵LCD显示
光学式RS-232C介面
可设定起始记录时间及停止记录时间，记录瞬间才有消耗电持，不记录进入休眠，延长电池寿命

产品规格：

绘图示电力及谐波分析仪PROVA-6200规格

交流瓦特 AC Watt (50 or 60 Hz, PF 0.5 to 1, CT=1)

范围	解析度	读值准确度
10.0 - 999.9 W	0.1 W	± 1% ± 20 dgts
1.00 - 9.999 KW	0.001 KW	± 1% ± 20 dgts
10.00 - 99.99KW	0.01 KW	± 1% ± 20 dgts
100.0 - 999.9 KW	0.1 KW	± 1% ± 20 dgts
1000 - 9999 KW	1 KW	± 1% ± 20 dgts

交流电流 AC Current (50 or 60 Hz, Auto Range, True RMS)

范围	解析度	读值准确度
4.0 V - 1500.0 A	0.01 A	± 0.5 % ± 5 dgts

交流电压 AC Voltage (50 or 60 Hz, Auto Range, True RMS)

范围	解析度	读值准确度
4.0 - 600.0 V	0.1 V	± 0.5 % ± 5 dgts

交流电压谐波分析 ( 百分比%及大小，1到50次谐波 )

范围	解析度	百分比%準確度	读值准确度
1 – 20 th	0.1 %	± 2 %	±2% ±0.5V
20 – 50 th	0.1 %	4% of reading ±2%	4% of reading ±0.5 V

谐波总量百分比(%THD-F，1到50次谐波)

范围	解析度	准确度 (>20 V and >20 A)
0.0 - 20%	0.1%	± 2 %
20 - 100%	0.1%	± 6 % of reading ± 1 %
100 - 999.9%	0.1%	± 10 % of reading ± 1 %

功率因数 (PF)

范围	解析度	准确度 (>20 V and >20 A)
0.000 - 1.000	0.001	± 0.04

相角( Φ )

范围	解析度	准确度 (>20V and>20A)
-180°to 180°(0°to 360°)	0.1 °	±1 °

交流电流谐波分析(百分比%及大小，1到50次谐波)

范围	解析度	百分比%準確度	读值准确度
1 – 20th	0.1 %	± 2 %	± % of reading ±0.4A
20 – 50th	0.1 %	4% of reading ±2%	±4% of reading ±0.4A

波形因素(Crest Factor C.F.)

范围	解析度	准确度 (>20 V and >20 A)
1.00 - 99.99	0.01	± 5 % ± 30 digits

一般规格

钩部直径	约 55mm(approx.), 64*24mm(板状)
电池规格	2个 1.5 V SUM-3
显示	128*64 点矩阵
耗电量	约 10 mA
自动关机	30分钟
LCD显示更新速度	约每秒2次
每周期取样速度	512次(电压电流)，256次(瓦特)
操作温度	-10 ℃ to 50 ℃
操作湿度	<85% RH
储存温度	-20 ℃ to 60 ℃
储存湿度	<75% RH
尺寸	210 mm (L) * 62 mm (W) * 35.6 mm (H)，8.3""(L) * 2.5 ""(W) * 1.4""(H)

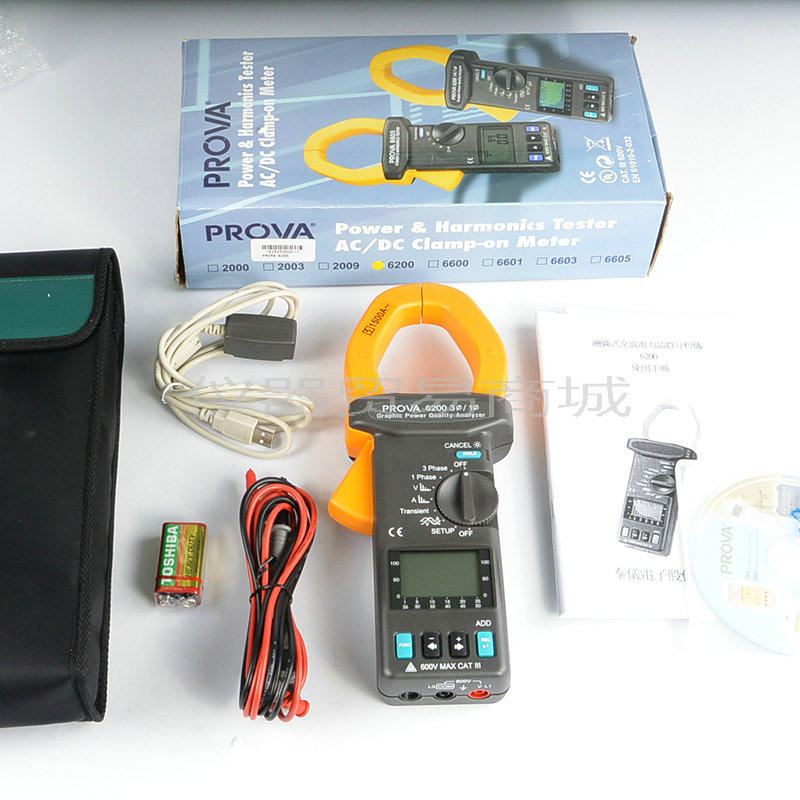

附件	测试棒 1 、携带式背包1、说明书 1 、电池 1.5V2
重量	640g
