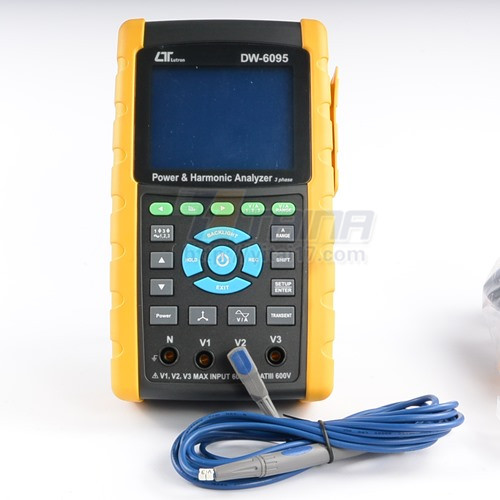

DW-6095 三相电力及谐波分析仪-SD卡记录
DW-6095 3 PHASE POWER ANALYZER
with harmonic measurement
phase/4 wire,3 phase/3 wire,
1 phase/2 wire,1 phase/3 wire
SD card memory
RS232/USB
产品特点：
| 适用系统 |
1P/2W，1P/3W，3P/3W，3P/4W 单相两线、单相三线、三相三线、三相四线 |
| 量测功能 |
相对相电压、相对地电压、相对地电流 相KW/KVA/KVAR/PF、系统KW/KVA/KVAR/PF 系统KWH/KVAH/KVARH/PFH 相位角 |
| 谐波分析 |
谐波和波形同时显示、显示波形最大值、总谐波失真分析THD |
| 其它功能 |
三相不平衡电压电流比VUR/AUR及不平衡因素 |
| 经中性线计算不平衡电流 |
|
| 以设定之百分比，捕获瞬间事件 (骤降，骤升和停电) |
|
| 可设定比例： CT比流器(1-600)、PT比压器(1-1000) |
|
| 高ACV输入阻抗10MΩ |
|
| 符合安全规范IEC 1010,CAT III 600V |
产品规格：
| 1.交流电压ACV： |
自动换档10-600.0V |
| 2.交流电流ACA： |
手动换档0.2-1200A |
| 3.功率因素PF： |
0.01-1.00 |
| 4.相位角： |
-180°-180° |
| 5.谐波显示： |
1-50th |
| 6.波峰因素： |
1.00-99.99 |
| 7.频率： |
45-65Hz |
| 8.功率Active(Real)Power： |
0-9.999MW |
| 9.视在功率Apparent Power： |
0-9.999MVA |
| 10.虚功率Reactive Power： |
0-9.999MVARH |
| 11.瓦特小时WH： |
0-9999MWH |
| 12.视在功率小时SH： |
0-9.999MVAH |
| 13.虚功率小时QH： |
0-9.999MVAH |
| 14.交流电流/电压谐波幅度 |
(1-50阶) |
| 15.交流电流/电压谐波百分比 |
(1-50阶) |
| SD卡记录器功能 |
同时纪录时间/日期；可设定手动纪录 自动取样时间可设定2-7200秒 |
| 电源： |
DC9V变压器/三号电池*8 |
| 尺寸： |
225*125*64mm |
| 附件： |

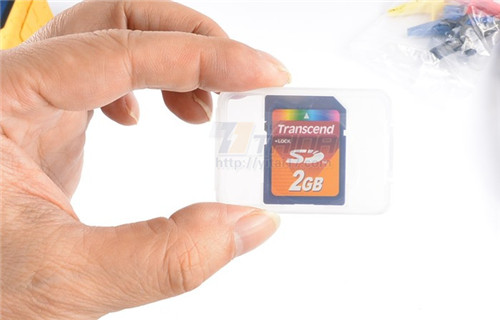

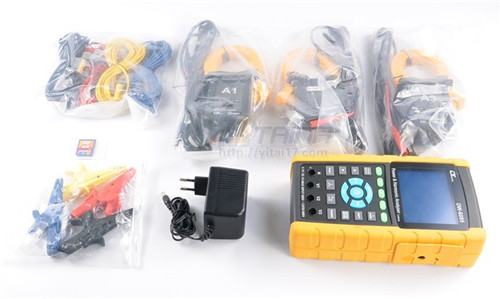

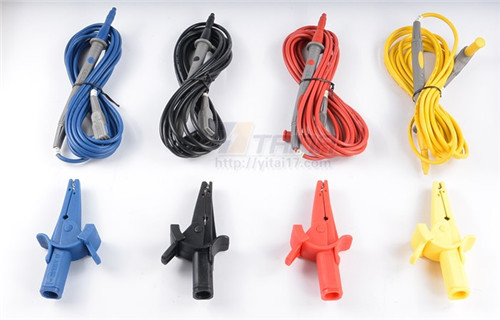

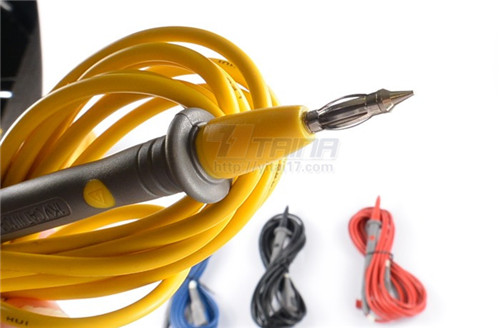

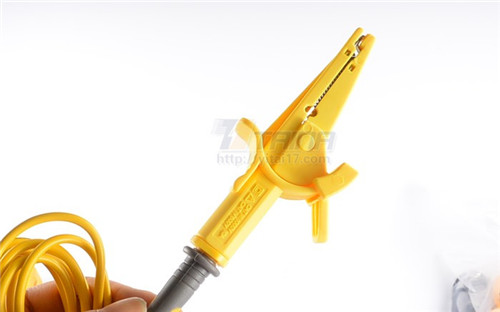

测试线*4+测试夹*4+电流勾头*3（1200A） 变压器电源+携带包+4D-SD卡 |
| 选购： |

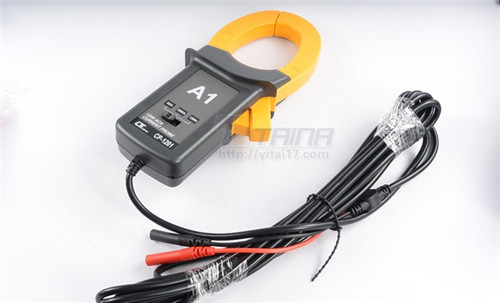

* 2000A 电流钳头,CP-2000 * 200A 电流钳头,CP-200 * 3000A 电流钳头,CP-3000 * USB数据线, USB-01 * RS232 数据线, UPCB-02 * 数据记录软件, SW-U811-WIN |
电气规格 (ELECTRICAL SPECIFICATIONS) 23±5 ℃
交流电压 (ACV)
| 范围 |
分辨率 |
精确度 |
| 10.0V to 600.0V * Phase to neutral line |
0.1V |
± (0.5%+0.5V) |
| 10.0V to 600.0V * Phase to phase |
交流电流 (ACA)
| 范围 |
分辨率 |
精确度 |
| 20A |
0.001A, < 10 A |
± (0.5%+0.1A) |
| 0.01A, ≧ 10 A |
||
| 200A |
0.01A, < 100 A |
± (0.5%+0.5A) |
| 0.1A, ≧ 100 A |
||
| 1200A |
0.1A, < 1000 A |
± (0.5%+5A) |
| 1A, ≧ 1000 A |
功率因素 (Power factor)
| 范围 |
分辨率 |
精确度 |
| 0.00 to 1.00 |
0.01 |
± 0.04 |
Remark :
* PFH : Long term average power factor ( WH/SH)
* PFΣ : For 3Φ 4W, 3Φ 3W PFΣ = ( PF1 + PF2 + PF3 )/3
For 1Φ 3W PFΣ = ( PF1 + PF2 )/2
相位角度 Φ ( Phase angle )
| 范围 |
分辨率 |
精确度 |
| -180° to 180° |
0.1° |
± 1° * ACOS(PF) |
频率 (Frequency)
| 范围 |
分辨率 |
精确度 |
| 45 to 65 Hz |
0.1 Hz |
0.1 Hz |
实功率 (Active (Real) Power)
| 范围 |
分辨率 |
精确度 |
| 0.000 to 9.999 KW |
*0.001/0.01/0.1 KW |
± (1%+0.008 KW) |
| 10.00 to 99.99 KW |
*0.01/0.1 KW |
± (1%+0.08 KW) |
| 100.0 to 999.9 KW |
0.1 KW |
± (1%+0.8 KW) |
| 1.000 to 9.999 MW |
0.001 MW |
± (1%+0.008 MW) |
* : The 分辨率 is changed according the different ACA 范围.
视在功率 (Apparent Power)
| 范围 |
分辨率 |
精确度 |
| 0.000 to 9.999 KVA |
*0.001/0.01/0.1 KVA |
± (1%+0.008 KVA) |
| 10.00 to 99.99 KVA |
*0.01/0.1 KVA |
± (1%+0.08 KVA) |
| 100.0 to 999.9 KVA |
0.1 KVA |
± (1%+0.8 KVA) |
| 1.000 to 9.999 MVA |
0.001 MVA |
± (1%+0.008 MVA) |
* : The 分辨率 is changed according the different ACA 范围.
虚功率 (Reactive Power)
| 范围 |
分辨率 |
精确度 |
| 0.000 to 9.999 KVAR |
*0.001/0.01/0.1 KVAR |
± (1%+0.008 KVAR) |
| 10.00 to 99.99 KVAR |
*0.01/0/0.1 KVAR |
± (1%+0.08 KVAR) |
| 100.0 to 999.9 KVAR |
0.1 KVAR |
± (1%+0.8 KVAR) |
| 1.000 to 9.999 MVAR |
0.001 MVAR |
± (1%+0.008 MVAR) |
瓦特小时 Watt Hour ( Active Power Hour) : WH
| 范围 |
分辨率 |
精确度 |
| 0.000 to 9.999 KWH |
0.001 KWH |
± (2%+0.008 KWH) |
| 10.00 to 99.99 KWH |
0.01 KWH |
± (2%+0.08 KWH) |
| 100.0 to 999.9 KWH |
0.1 KWH |
± (2%+0.8 KWH) |
| 1.000 to 9.999 MWH |
0.001 MWH |
± (2%+0.008 MWH) |
VA小时 VA Hour ( Apparent Power Hour ) : SH
| 范围 |
分辨率 |
精确度 |
| 0.000 to 9.999 KVAH |
0.001 KVAH |
± (2%+0.008 KVAH) |
| 10.00 to 99.99 KVAH |
0.01 KVAH |
± (2%+0.08 KVAH) |
| 100.0 to 999.9 KVAH |
0.1 KVAH |
± (2%+0.8 KVAH) |
| 1.000 to 9.999 MVAH |
0.001 MVAH |
± (2%+0.008 MVAH) |
VAR小时 VAR Hour ( Reactive Power Hour ) : QH
| 范围 |
分辨率 |
精确度 |
| 0.000 to 9.999 KVARH |
0.001 KVARH |
± (2%+0.008 KVARH) |
| 10.00 to 99.99 KVARH |
0.01 KVARH |
± (2%+0.08 KVARH) |
| 100.0 to 999.9 KVARH |
0.1 KVARH |
± (2%+0.8 KVARH) |
| 1.000 to 9.999 MVARH |
0.001 MVARH |
± (2%+0.008 MVARH) |
Harmonics of AC voltage in Magnitude * most frequency 50 Hz, 60 Hz
| 范围 |
分辨率 |
精确度 |
| 1 to 20th |
0.1 V |
± ( 2 % + 0.5 V ) |
| 21 to 30th |
± ( 4 % + 0.5 V ) |
|
| 31 to 50th |
reference |
Harmonics of AC voltage in Percentage * most frequency 50 Hz, 60 Hz
| 范围 |
分辨率 |
精确度 |
| 1 to 20th |
0.1 % |
± ( 2 % + 10 d ) |
| 21 to 30th |
± ( 4 % + 20 d ) |
|
| 31 to 50th |
reference |
Harmonics of AC current in Magnitude * most frequency 50 Hz, 60 Hz
| 范围 |
分辨率 |
精确度 |
| 1 to 20th |
0.1 A |
± ( 2 % + 0.5 A ) |
| 21 to 30th |
± ( 4 % + 0.5 A ) |
|
| 31 to 50th |
reference |
Harmonics of AC current in Percentage * most frequency 50 Hz, 60 Hz
| 范围 |
分辨率 |
精确度 |
| 1 to 20th |
0.1 % |
± ( 2 % + 10 d ) |
| 21 to 30th |
± ( 4 % + 20 d ) |
|
| 31 to 50th |
reference |
交流电压或交流电流之峰值 Peak value of ACV or ACA
| 范围 |
取样时间 |
精确度 |
| 50 Hz |
19 us |
± ( 5 % + 30 d ) |
| 60 Hz |
16 us |
交流电压或交流电流之产生因素 Crest Factor of ACV or ACA
| 范围 |
分辨率 |
精确度 |
| 1.000 - 99.99 |
0.001 |
± ( 5 % + 30 d ) |
总谐波失真 Total Harmonic Distortion
| 范围 |
分辨率 |
精确度 |
| 0 to 20 % |
0.1 % |
± ( 2 % + 5 d ) |
| 20.1 to 100 % |
± ( 6 % + 10 d ) |
