DW-6092 三相电力分析仪
  • DW-6092 三相电力分析仪

DW-6092 三相电力分析仪

  • 仪表品牌:台湾路昌lutron
  • 所属类别:电力分析仪
  • 商品型号:
  • 关 注 度: 1599
  • 参 考 价: ¥9177
  • 联系方式: 020-38820807 13902278302(广州 范先生)


  • 在线咨询:范先生 广州 范先生 广州 黄先生
  • 公司承诺:本公司经销的所有 DW-6092 三相电力分析仪 一年保修,终生维护!
电力分析仪知识点
电能质量分析仪 功能特点:
可测单相两线、单相三线、三相三线、三相四线
图像显示电压电流的波形及参数,用于观察波形的畸变,波形的毛刺
谐波用柱状图显示最高达99次谐波,可分别显示电压或电流每一次谐波的幅值
可精确测量各相电压、电流、有功功率、无功功率、相角、功率因数、频率、用电量(千瓦时或度)等多种电参数。
三相矢量图功能,用于分析三相平衡/不平衡
可配不同量程的交流互感器100A,1000A,3000A,6000A
可设置不同的存储间隔时间,按设置的时间间隔连续存储数据;
内置大容量数据存储器,存储间隔时间从2秒到60分钟可调
仪器具备USB接口,可方便的将数据直接拷贝到后台管理计算机。
具备万年历、时钟功能,实时显示日期及时间。采用大屏幕液晶作为显示器,
导电硅胶按键,手感好
内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上。
体积小、重量轻,便于携带,可用于现场测量使用,也可用做实验室的标准计量设备
DW-6092 三相电力分析仪 详细资料
电力分析仪 - DW-6092 三相电力分析仪 - 产品简介
交流電壓 : 0.1 ~ 600.0V ±1% 交流電流 : 0.2 ~ 1200A 功率因素 : 0.01 ~ 1.00 相位角:180° ~ 180° 交流瓦特 : 1W ~ 9.999MW 頻率 : 45 ~ 64Hz 視在功率 : 0.1KVA ~ 9.999MVA 虛功率 : 0.1KVAR ~ 9.999MVAR 瓦特小時 : 0.1KVAH ~ 9.999MVAH 適用三相三線、三相四線、單相兩線、單相三線 附三組電流感應夾,可用SD卡儲存記憶資料
电力分析仪 - DW-6092 三相电力分析仪 - 规格参数

DW-6092三相电力分析仪

3 PHASE POWER ANALYZER

SD card memory

RS232/USB

3 phase/4 wire, 3 phase/3 wire,

1 phase/2 wire, 1 phase/3 wire,



  • 荣获台、中、美、日、德多国专利最新产品
  • 电压、电流以True RMS值显示
  • CT值设定:1-600PT值设定:1-1000
  • ACV输入阻抗10M OHM
  • 符合IEC 1010 CAT III 600V规范
  • 最高适用高度:2000M以上
  • 纪录取样时间2-7200秒可设定
  • 可用SD卡储存记忆资料
  • 纪录值可同时纪录年月日时分秒
  • 可指定档名存取纪录档案
  • 使用电源:交流电、电池(使用时间8-10小时)
  •
  • 1.交流电压:0.1V~600.0V
  • 2.交流电流:0.2A~1200A
  • 3.功率因素:0.01~1.00
  • 4.相位角:±180
  • 5.交流瓦特:1W~9.999MW
  • 6.频率:45~64Hz
  • 7.现在功率:0.1KVA~9.999MVA
  • 8.虚功率:0.1KVAR~9.999MVAR
  • 9.瓦特小时:0.1KVAH~9.999MVAH
  • 10.适用三相三线、三相四线、单相两线、单相三线
  • 11.附三组电流感应夹
  • 12.可用SD卡储存记忆资料
  • 13.RS-232/USB连接介面(软体选购)
  • 14.尺寸:225×125×64mm



显示器

81.4 x 61mm液晶数字显示器

操作温度

0 to 50 (32 to 122)

操作湿度

低于80%RH

工作电源

1.5伏特(AA)3号电池x8 9伏特电源

重量

1049公克

测试钩头:522公克

尺寸

255 x 125 x 64mm(8.86 x 4.92 x 2.52inch)

测试钩头:210 x 64 x 33mm

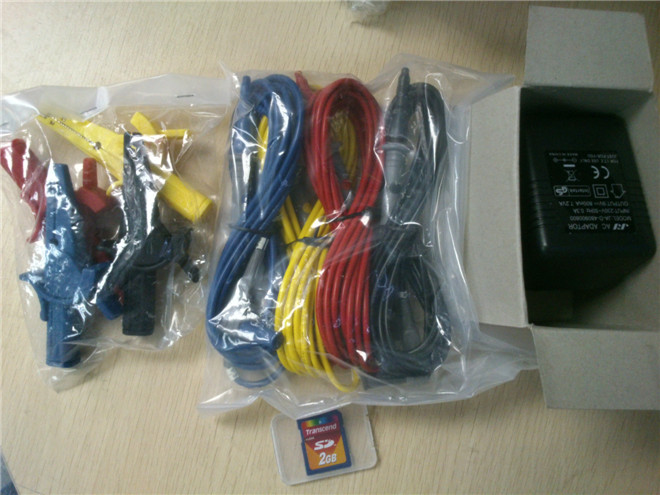

标准配件

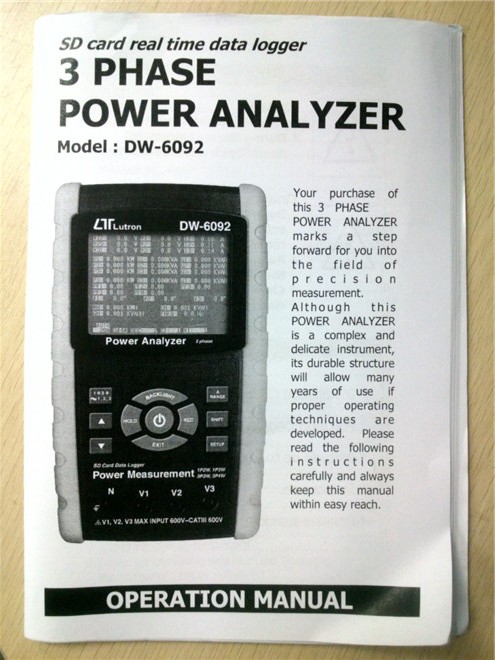

操作说明书

测试棒

测试鳄鱼夹

测试钩头

9伏特电源供应器

记忆卡(2G)

携行袋

选购配件

RS232连接线UPCB-02

USB介面传输线USB-01

资料纪录软体SW-U801-WIN



电器规格:23±5

交流电压 (ACV)

量程

分辨率

精确度

10.0V to 600.0V * Phase to neutral line

0.1V

± (0.5%+0.5V)

10.0V to 600.0V * Phase to phase

交流电流 (ACA)

量程

分辨率

精确度

20A

0.001A, < 10 A

± (0.5%+0.1A)

0.01A, 10 A

200A

0.01A, < 100 A

± (0.5%+0.5A)

0.1A, 100 A

1200A

0.1A, < 1000 A

± (0.5%+5A)

1A, 1000 A

功率因素 (Power factor)

量程

分辨率

精确度

0.00 to 1.00

0.01

± 0.04

Remark :

* PFH : Long term average power factor ( WH/SH)

* PFΣ : For 3Φ 4W, 3Φ 3W         PFΣ = ( PF1 + PF2 + PF3 )/3

             For 1Φ 3W                      PFΣ = ( PF1 + PF2 )/2

相位角度 Φ ( Phase angle )

量程

分辨率

精确度

-180° to 180°

0.1°

± 1° * ACOS(PF)

频率 (Frequency)

量程

分辨率

精确度

45 to 65 Hz

0.1 Hz

0.1 Hz

实功率 (Active (Real) Power)

量程

分辨率

精确度

0.000 to 9.999 KW

*0.001/0.01/0.1 KW

± (1%+0.008 KW)

10.00 to 99.99 KW

*0.01/0.1 KW

± (1%+0.08 KW)

100.0 to 999.9 KW

0.1 KW

± (1%+0.8 KW)

1.000 to 9.999 MW

0.001 MW

± (1%+0.008 MW)

* : The 分辨率 is changed according the different ACA 量程.

视在功率 (Apparent Power)

量程

分辨率

精确度

0.000 to 9.999 KVA

*0.001/0.01/0.1 KVA

± (1%+0.008 KVA)

10.00 to 99.99 KVA

*0.01/0.1 KVA

± (1%+0.08 KVA)

100.0 to 999.9 KVA

0.1 KVA

± (1%+0.8 KVA)

1.000 to 9.999 MVA

0.001 MVA

± (1%+0.008 MVA)

* : The 分辨率 is changed according the different ACA 量程.

虚功率 (Reactive Power)

量程

分辨率

精确度

0.000 to 9.999 KVAR

*0.001/0.01/0.1 KVAR

± (1%+0.008 KVAR)

10.00 to 99.99 KVAR

*0.01/0/0.1 KVAR

± (1%+0.08 KVAR)

100.0 to 999.9 KVAR

0.1 KVAR

± (1%+0.8 KVAR)

1.000 to 9.999 MVAR

0.001 MVAR

± (1%+0.008 MVAR)

瓦特小时 Watt Hour ( Active Power Hour) : WH

量程

分辨率

精确度

0.000 to 9.999 KWH

0.001 KWH

± (2%+0.008 KWH)

10.00 to 99.99 KWH

0.01 KWH

± (2%+0.08 KWH)

100.0 to 999.9 KWH

0.1 KWH

± (2%+0.8 KWH)

1.000 to 9.999 MWH

0.001 MWH

± (2%+0.008 MWH)

VA小时 VA Hour ( Apparent Power Hour ) : SH

量程

分辨率

精确度

0.000 to 9.999 KVAH

0.001 KVAH

± (2%+0.008 KVAH)

10.00 to 99.99 KVAH

0.01 KVAH

± (2%+0.08 KVAH)

100.0 to 999.9 KVAH

0.1 KVAH

± (2%+0.8 KVAH)

1.000 to 9.999 MVAH

0.001 MVAH

± (2%+0.008 MVAH)

VAR小时 VAR Hour ( Reactive Power Hour ) : QH

量程

分辨率

精确度

0.000 to 9.999 KVARH

0.001 KVARH

± (2%+0.008 KVARH)

10.00 to 99.99 KVARH

0.01 KVARH

± (2%+0.08 KVARH)

100.0 to 999.9 KVARH

0.1 KVARH

± (2%+0.8 KVARH)

1.000 to 9.999 MVARH

0.001 MVARH

± (2%+0.008 MVARH)

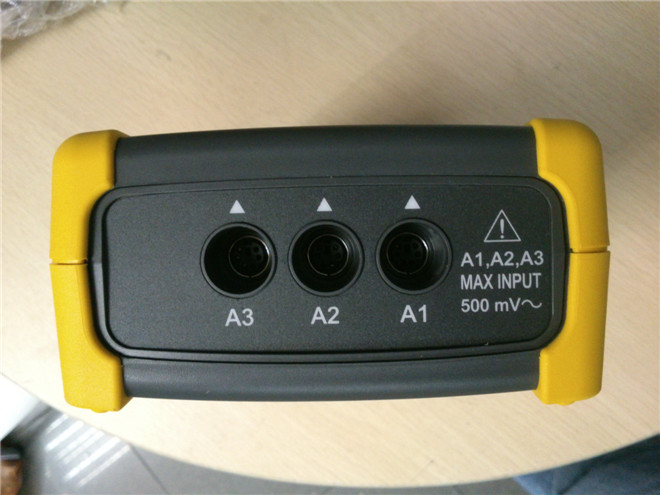

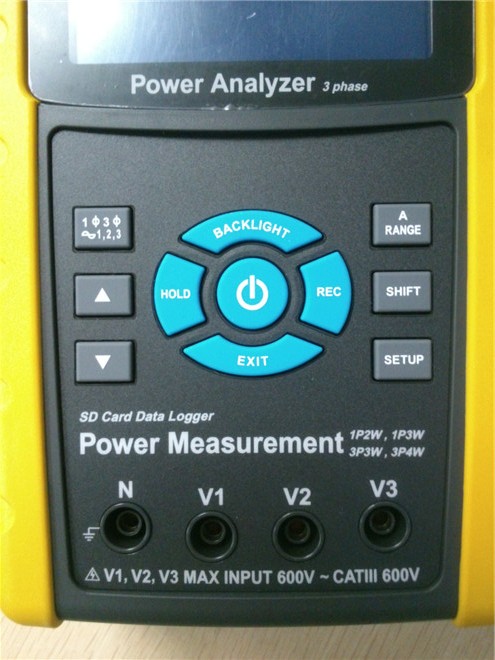

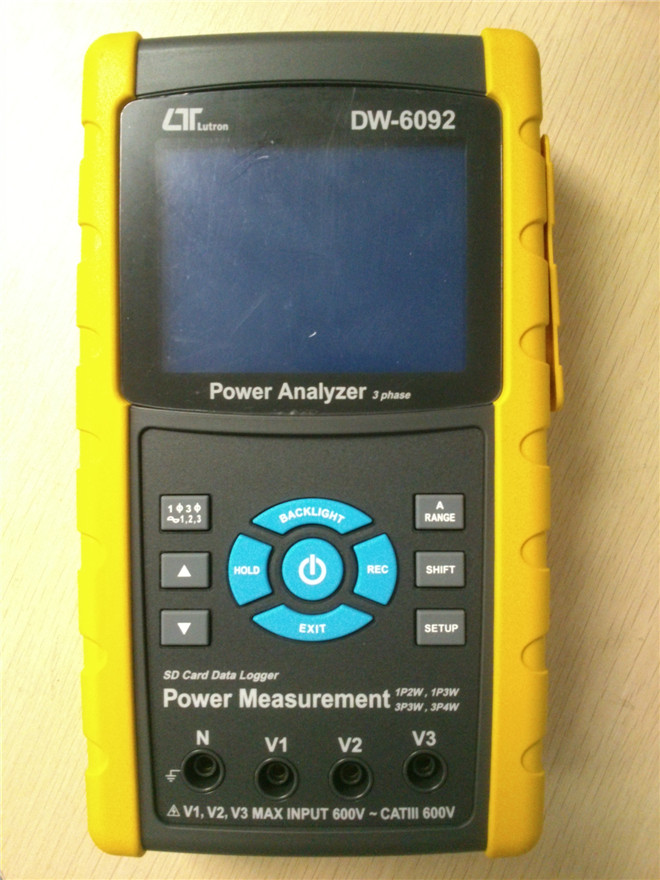

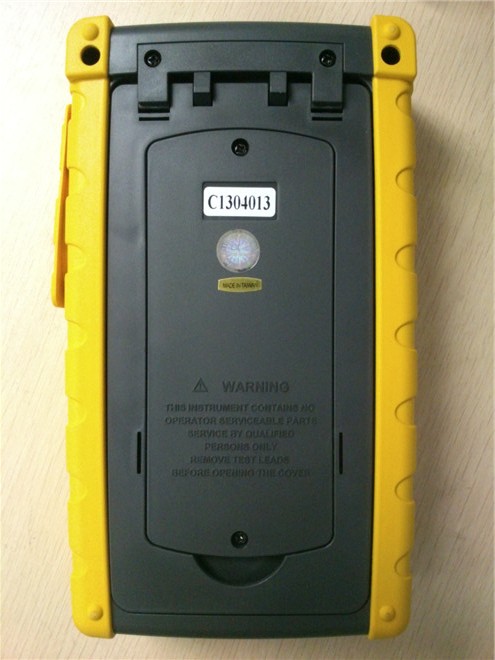

DW-6092 三相电力分析仪 - 详情图片
