PROVA 6830A+6801 三相电能质量分析仪 (100A)
电能质量分析仪 功能特点:

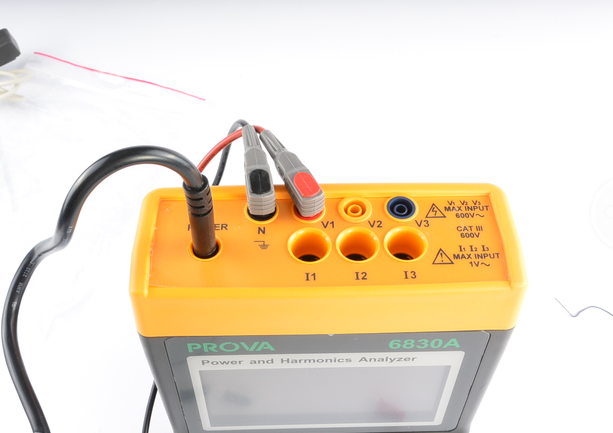

可测单相两线、单相三线、三相三线、三相四线

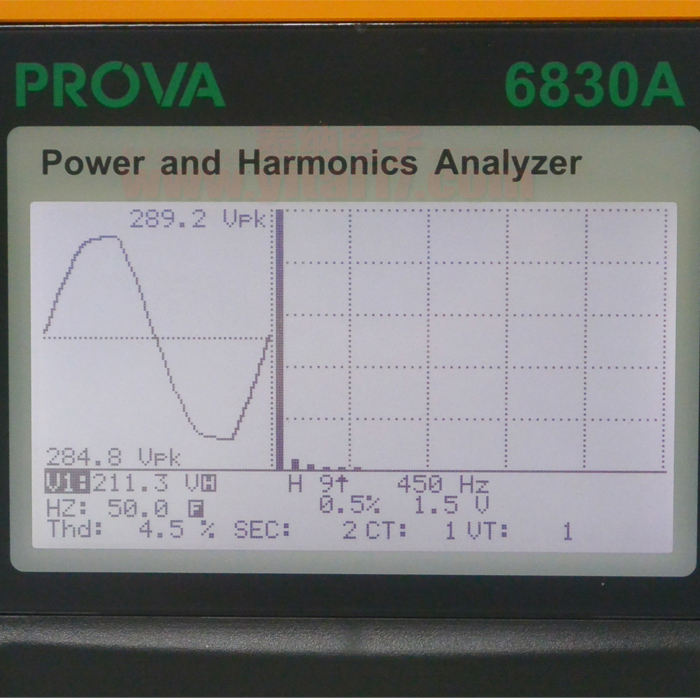

图像显示电压电流的波形及参数,用于观察波形的畸变,波形的毛刺
谐波用柱状图显示最高达99次谐波,可分别显示电压或电流每一次谐波的幅值

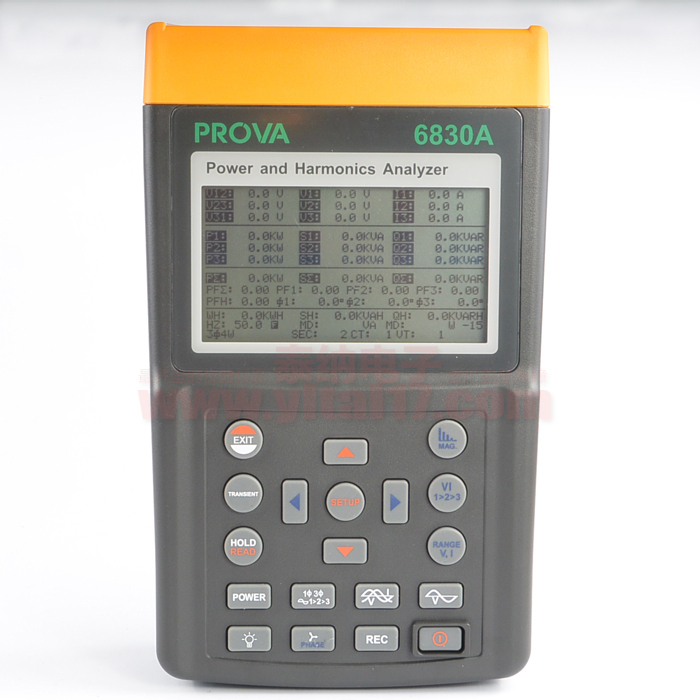

可精确测量各相电压、电流、有功功率、无功功率、相角、功率因数、频率、用电量(千瓦时或度)等多种电参数。
三相矢量图功能,用于分析三相平衡/不平衡
可配不同量程的交流互感器100A,1000A,3000A,6000A
可设置不同的存储间隔时间,按设置的时间间隔连续存储数据;
内置大容量数据存储器,存储间隔时间从2秒到60分钟可调

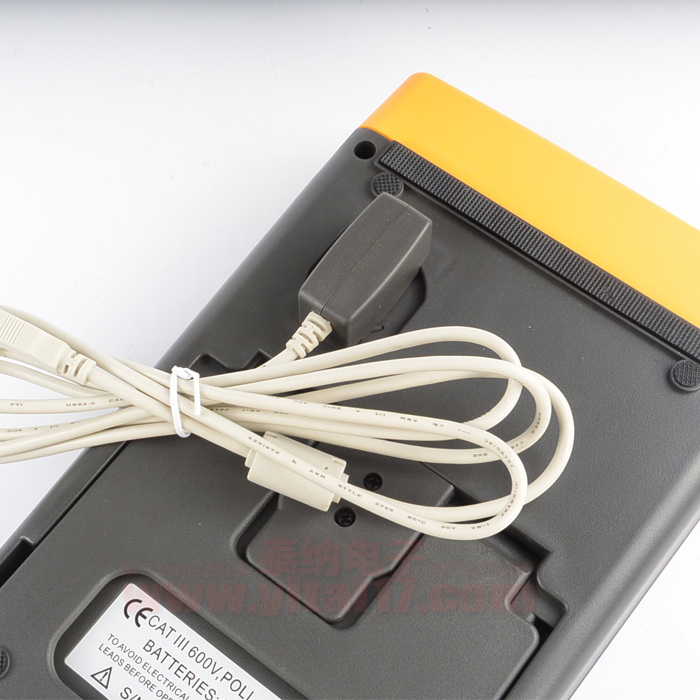

仪器具备USB接口,可方便的将数据直接拷贝到后台管理计算机。
具备万年历、时钟功能,实时显示日期及时间。采用大屏幕液晶作为显示器,
导电硅胶按键,手感好
内置大容量、高性能锂离子充电电池,充满电连续工作10小时以上。
体积小、重量轻,便于携带,可用于现场测量使用,也可用做实验室的标准计量设备
PROVA 6830A 电流量程从0.1mA~6000A,可查阅页面底端产品对应型号
产品特点:
产品规格:
范围 |
解析度 |
读值准确度(6800+6801) |
读值准确度(6800+6802) |
读值准确度(6800+3007) |
5.0 – 99.9W |
0.1W |
±1% ± 0.8 w |
±1% ± 0.8 w |
±1% of Range |
1.000-9.999 KW |
0.001 KW |
±1% ± 8 w |
±1% ± 8 w |
±1% of Range |
10.00-99.99 KW |
0.01 KW |
±1% ± 8 0w |
±1% ± 8 0w |
±1% of Range |
100.0-999.9 KW |
0.1 KW |
±1% ± 0.8kw |
±1% ± 0.8kw |
±1% of Range |
1000-9999 KW |
1 KW |
±1% ± 8kw |
±1% ± 8kw |
±1% of Range |
0.000-9.999MW |
0.001MW |
– |
±1% ± 8 0kw |
– |
|
范围 |
解析度 |
读值准确度 |
6800+6801 (超载保护 AC200A) |
0.050 – 9.999A |
0.00A |
±0.5% ± 0.05A |
10.00 – 60.00A |
0.01A |
±0.5% ± 0.5A |
|
60.00 – 99.99A |
0.01A |
±0.1% ± 0.5A |
|
6800+6802 (超载保护 AC2000A) |
0.04 – 10.00A |
0.01A |
– |
0.4A – 100.0A |
0.1A |
±0.5% ± 0.5A |
|
4.0 – 1000.0A |
1A |
±0.5% ± 5A |
|
6800+ 3007 (超载保护 AC3500A) |
4 – 300A |
0.1A |
±1% of Range |
300.0 – 999.9A |
0.1A |
±1% of Range |
|
1000 – 3000A |
1A |
±1% of Range |
范围 |
解析度 |
读值准确度 |
范围 |
解析度 |
读值准确度 |
4.0V – 500.0 (Phase to Neutral) |
0.1V |
±0.5% ± 5dgts |
4.0V – 600.0V (Phase to phase) |
0.1V |
± 0.5% ± 5dgts |
范围 |
百分比(%) |
电流值(A) |
||
解析度 |
读值准确度 |
解析度 |
读值准确度 |
|
1 – 20 th |
0.1% |
±2% |
0.1 A |
±2% of reading ± 0.4A |
21 – 50 th |
4% of reading ±2.0% |
±4% of reading ±0.4A |
||
51 – 99 th |
6% of reading ±2.0% |
±6% of reading ±0.4A |
范围 |
百分比(%) |
电流值(A) |
||
解析度 |
读值准确度 |
解析度 |
读值准确度 |
|
1 ~10 th |
0.1% |
±0.25 of reading ±1% |
0.1mA / 0.1A |
±0.2% of reading ±7dgts |
11~20 th |
±2% of reading ±1% |
±2% of reading±7dgts |
||
2 1~50 th (A范围) |
±5% of reading ±1% |
±5% of reading ±7dgts |
||
2 1~50 th (mA范围) |
±10% of reading ±1% |
±10% of reading ±7dgts |
||
5 1~99 th |
±35% of reading ±1% |
±35% of reading ±7dgts |
范围 |
百分比(%) |
电流值(A) |
||
解析度 |
读值准确度 |
解析度 |
读值准确度 |
|
1~20 th |
0.1% |
±2% |
0.1A / 1A |
±0.2% of Range ±0.4A/40A |
21~50 th |
± 6% |
±4% of Range ± 0.4A/40A |
||
51~99 th |
±10% |
±6% of Range ± 0.4A/40A |
范围 |
解析度 |
读值准确度(6801) |
读值准确度(6802) |
读值准确度(3007) |
0.0~20% |
0.1% |
±1% |
±2% |
±2% |
20~100% |
0.1% |
±3% of reading ±5% |
±6% of reading ±1% |
±6% of reading ±1% |
100~999.9% |
0.1% |
±10% of reading ±10% |
±10% of reading ±1% |
±10% of reading ±1% |
交流电压峰值(峰值>5V) 或 AC电流(峰值>20A),VT=1
范围 |
取样时间 |
读值准确度 |
50Hz |
19 μS |
±5% ±30digits |
60Hz |
16 μS |
±5% ±30 digits |
范围 |
解析度 |
读值准确度 |
1.00 – 99.99 |
0.01 |
±5% ±30digits |
范围 |
解析度 |
读值准确度 |
45 – 65Hz |
0.1Hz |
0.2Hz |
范围 |
解析度 |
读值准确度 |
0.00 – 1.00 |
0.01 |
± 0.04 |
范围 |
解析度 |
读值准确度 |
-180 。 to 180 。 |
0.1 。 |
± 1 。 |
一般规格
钩部直径Φ(6801) |
约30mm |
钩部直径Φ(6802) |
约55mm(approx.), 64 X 24mm(Bus Bar) |
电池规格 |
1.5V SUM-3 x 8 |
显示 |
带有背光的大型点矩阵LCD |
耗电量 |
约140mA |
外部直流电源 |
直流12V的变压器 (为了操作安全,一定要有600V耐压保护) |
每周期取样速度 |
1024 |
LCD显示更新速度 |
1 times / sec. |
操作温度 |
-10°C to 50°C |
储存温度 |
-20°C to 60°C |
操作湿度 |
< 85% relative |
储存湿度 |
< 75% relative |
重量(6800) |
1160g (包括八个电池) |
重量(6801) |
200g |
重量(6802) |
600g |
尺寸(6800) |
257 (L) x 155 (W) x 57 (H) mm ,10.1"(L) x 6.1" (W) x 2.3" (H) |
尺寸(6801) |
210 (L) x 62 (W) x 36 (H) mm ,8.3 " (L) x 2.5" (W) x 1.4" (H) |
尺寸 (6802) |
244 (L) x 97 (W) x 46 (H) mm ,9.6 " (L) x 3.8" (W) x 1.8" (H) |
附件 |
四条测试棒与四个鳄鱼夹,携带用背袋x1,说明书x1,电池1.5V x 8 |
PROVA-6830A 选型
型号 |
测试电流 |
钳部直径 |
PROVA 6830A+6801 |
100A |
30mm(approx),210mm(长)*62mm(宽)*36mm(高) |
PROVA 6830A+6802 |
1000A |
55mm(approx),64*24mm(busbar) 244mm(长)*97mm(宽)*46mm(高) |
PROVA 6830A+3006 |
6000A |
36in / 920mm(挠线长度) 130mm(L)×80mm(W)×43mm(H) |
PROVA 6830A+3007 |
3000A |
24英吋/610mm(挠线长度) 130mm(长)*80mm(宽)*43mm(高) |
PROVA 6830A+3009 |
1200A |
18英吋/460mm(挠线长度) 130mm(长)*80mm(宽)*43mm(高) |
