1.功能
2.标准要求
3.前面板说明.........................................................................................................................................8
4.测量程序..............................................................................................................................................8
准备...................................................................................................................................................9
4-2 单位选择(加速/速度/位移 选择) 10
4-3 功能选择.....................................................................................................................................11
4-4 零点调整程序。..........................................................................................................................12
4-5 数据保存.................................................. ................................................................................. 13
4-6 数据记录(最大/最小读数).......................................................................................................13
4-7 LCD背光灯开/关....................................................................................................................... 13
4-8 模拟输出
5. 数据记录 .............................................................................................................................................14
5-1 执行数据记录器功能前的准备.....................................................................................................14
5-2 自动数据记录器(设置采样时间> = 1秒).................................................................................16
5-3 手动数据记录器(设置采样时间= 0秒)....................................................................................16
5-4 检查时间信息.............................................................................................................................17
5-5 检查采样时间信息.......................................................................................................................17
5-6 SD卡数据结构............................................................................................................................17
6. 将数据从SD卡保存到计算机....................................................................................................18
7. 高级设置..............................................................................................................................................20
7-1 设置码头时间(年/月/ 日。小时 /秒)..........................................................................................21
7-2 设置采样时间...............................................................................................................................22
7-3 自动关机管理...............................................................................................................................22
7-4 设定哔声CN / OFF .....................................................................................................................22
7-5 SD卡设置的小数点 .....................................................................................................................23
8.直流适配器的电源............................................................................................................................24
9.电池更换...............................................................................................................................................24
10.系统复位............................................................................................................................................25
11.RS232 PC串行接口....................................................................................................................25
12.分类范围.......................................................................................................................................... 27
13.灵敏度相对根据ISO 2954 .....................................................................................................28
14.专利

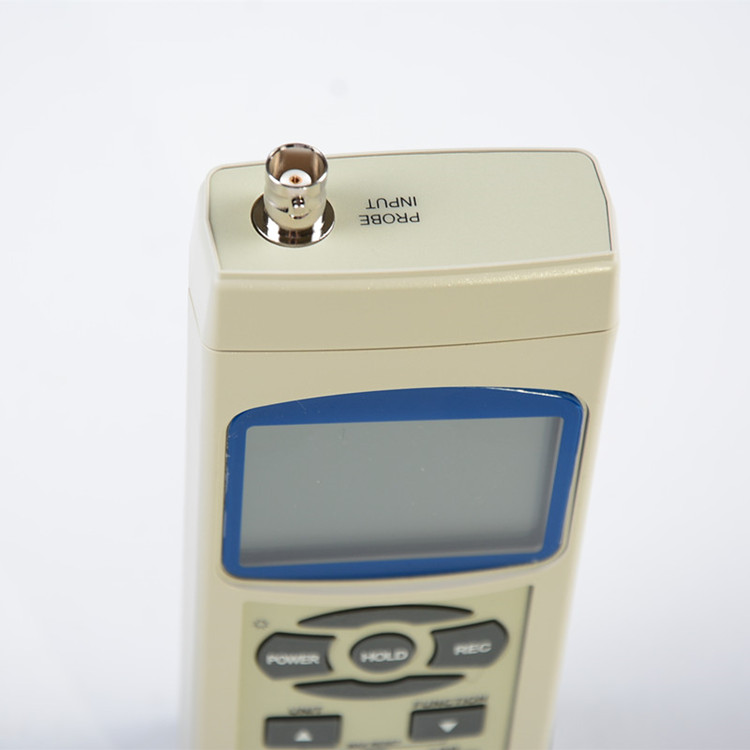

1. 工业振动监测应用:
2. 所有的工业机械振动。振动水平是机器状态的有用指南。结构不平衡,结构不对称和松动会导致振动水平的增加,这是一个肯定的迹象表明需要维护。
3. 频率范围10 Hz - 1 kHz,灵敏度相对符合ISO 2954。
4. 带振动传感器和磁性底座的全套专业振动仪表。
5. 公制和英制显示单元
6. 加速度,速度,位移测量。
7. RMS,最大值保持,峰值测量,
8. 最大保持按键,重置按键,归零按键。
9. 宽频率范围。
10. 数据保持按钮冻结所需的读数。
11. 记忆功能记录最大和最小的读数与重现。
12. 独立的振动探头与磁性底座,操作简单
13. 实时SD存储卡数据记录器,它内置时钟和日历,实时数据记录器,采样时间从1秒设置到3600秒。
14. 手动数据记录器可用(将采样时间设置为0),在执行手动数据记录器功能期间,可以设置不同的位置(位置)号。
15. (位置1到位置99)。
16. 创新且操作简单,电脑无需安装额外的软件,执行数据采集器后,只需从仪表中取出SD卡,将SD卡插入电脑即可下载所有测量值及时间信息(年/月/日/时/分/秒)直接输入Excel,用户可以自行进行进一步的数据或图形分析。
17. SD卡容量:1 GB到16 GB。
18. LCD带有绿色背光,易于阅读。
19. 可以默认自动关机或手动关机。
20. 数据保持,记录最大值。
21. 微电脑电路,精度高。
22. UM3 / AA(1.5 V)x 6电池或DC 9V适配器供电。
23. RS232 / USB PC 电脑
2-1规格
电路 |
定制单片微处理器LSI电路。 |
||
显示屏 |
LCD尺寸:52毫米x 38毫米 LCD带绿色背光(ON/OFF) |
||
测量 |
速度,加速度,位移 |
||
功能 |
加速度 速度 RMS。Peak。Max Hold。 位移 p-p(峰 - 峰)。Max Hold p-p。 |
||
单位 |
测量 |
公制 |
英制 |
加速度 |
m/s ^ 2,g |
ft ^ 2。 |
|
速度 |
mm / s,cm / s |
inch/s |
|
位移 |
mm |
inch |
|
频率 范围 |
10Hz到1KHz *频率范围内的相对灵敏度符合ISO 2954标准 请参阅第28页的表1 |
||
电路 |
独家微电脑电路。 |
||
peak 测量 |
加速度,速度测量和更新峰值。 位移测量并更新峰峰值(pp)值。 |
||
|
|
|
|
最大保持测量 |
加速度,速度: 测量并更新最大值峰值。 |
|
|
位移 测量并更新最大峰峰值(pp)值。 |
|
零按钮 |
在加速度(RMS )测量下,传感器静止,按两个按钮(3-5。3-7。图1)> 3秒。 |
|
最大。 按住重置按钮 |
根据最大。保持 测量,按两个按钮(3-5。3-7,图 1)> 3秒。 |
|
数据记录仪 采样时间设置范围 |
自动 |
1秒到3600秒 @采样时间可以达到1秒,但内存数据可能会丢失。 |
|
手动 |
按数据记录器按钮一次将保存数据一次。 @将采样时间设置为 1秒 @手动模式下,也可以选择 1至99位(位置)号码。 |
存储卡 |
SD记忆卡1 GB至16 GB。 |
|
高级 设置 |
ü 设置时间(年/月/日。小时/分钟/秒) ü SD卡设置的小数点 ü 自动关机管理 ü 设置蜂鸣音开/关 ü 设置采样时间 ü SD存储卡格式 |
|
数据错误 |
总保存数据总的0.1%。 |
|
数据保持 |
锁定显示读数。 •仅适用于RMS功能。 |
|
记忆重现 |
最大值和最小值。 •仅适用于RMS功能。 |
|
|
|
|
数据输出 |
RS232 / USB PC 电脑 1) 连接可选的RS232电缆 UPCB-02将获得RS232插头 2) 连接可选的USB电缆 USB-01将获得USB插头。 |
采样时间 的显示 |
约 1秒。 |
工作温度和湿度 |
0至50 ℃ - 小于85%RH |
电源 |
/碱性或重型DC 1.5 V电池(UM3.AA)x 6 或同等产品。 / DC 9V适配器输入。(AC / DC电源适配器是可选的)。 |
电源电流 |
正常操作(没有SD卡保存数据和LCD背光灯): 约。 DC 15 mA SD卡保存数据和LCD时 背光关闭): 约。 DC 36 mA。 |
重量 |
仪表 : 360g/0.79磅。 带电缆和磁性底座的探头: 99克/0.22磅 |
尺寸 |
仪表: 182 x 73 x 47.5mm 振动传感器探头: 圆形16mm直径x 37mm。 电缆长度:1.2m。 |
配件 包括 |
使用说明书1PC 硬携带箱(CA-06)1PC 带电缆的振动传感器1 PC 磁性底座1PC |
可选的 配件 |
SD卡(2 G) 交流到直流9V适配器。 USB电缆,USB-01。 RS232电缆。耀华电子-02。 数据 采购软件。SW-U801-WIN。 |
单位 |
m/s^2 |
|
范围 |
0.5至199.9m / s ^ 2 |
|
解析度 |
0.1m/s^2 |
|
准确度 |
±(5%+ 2 d)读数 @ 160 Hz,80 Hz,23±5 ℃ |
|
校准 点 |
50 m / S ^ 2(160 Hz) |
|
单位 |
g @1g = 9.8m / s ^ 2 |
|
范围 |
0.05 to 20.39 |
|
解析度 |
0.01 G |
|
准确度 |
±(5%+ 2 d)读数 @ 160 Hz。 80 Hz,23±5 ℃ |
|
校准 点 |
50 m / S ^ 2(160 Hz) |
|
单位 |
ft/s^2 |
|
范围 |
2至656ft/s ^ 2 |
|
解析度 |
1 ft/s^2 |
|
准确度 |
±(5%+ 2 d)读数 @ 160 Hz,80Hz,23±5 ℃ |
|
校准 点 |
50 m / S ^ 2(160 Hz) |
|
|
|
|
注:
RMS : 测量真正的RMS值。
PEAK : 测量和更新峰值。
MAX。保持。测量并更新最大值峰值。
单位 |
mm/s |
范围 |
0.5至199.9mm / s |
解析度 |
0. 1 mm/s |
准确度 |
±(5%+ 2 d)读数 @ 160Hz,80 Hz。 23±5 ℃ |
校准 点 |
50mm/s(160赫兹) |
单位 |
cm/s |
范围 |
0.05至19.99 cm/s |
解析度 |
0.01cm/s |
准确度 |
±(5%+ 2 d)读数 @ 160Hz,80Hz,23±5 ℃ |
校准 点 |
50mm/s(160Hz) |
单位 |
英寸/秒 |
范围 |
0.02至7.87英寸/秒 |
解析度 |
0.01英寸/秒 |
准确度 |
±(5%+ 2 d)读数 @ 160赫兹。 80赫兹。 23±5 ℃ |
校准 点 |
50mm / s(160Hz) |
注:
RMS:测量真正的RMS值。
峰值:测量和更新峰值。
最大。保持:测量并更新最大峰值。
单位 |
mm |
|
范围 |
1.999 mm |
|
解析度 |
0.001 mm |
|
准确度 |
±(5%+ 2 d)读数 @ 160 Hz,80 Hz,23±5 ℃ |
|
校准 点 |
0.141 mm(160Hz) |
|
单位 |
inch |
|
范围 |
0.078 inch |
|
解析度 |
0.001inch |
|
准确度 |
±(5%+ 2 d)读数 @ 160Hz,80Hz,±5 ℃ |
|
校准 点 |
0.141 mm(160Hz) |
|
|
|
|
