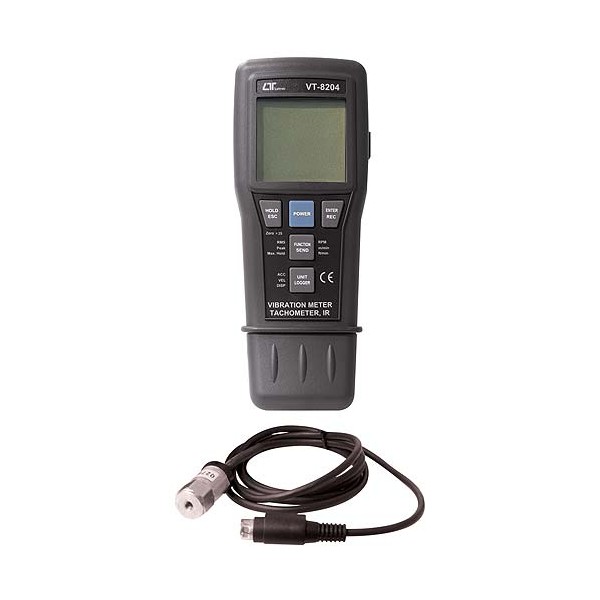

VT-8204 振动、转速表
  • VT-8204 振动、转速表

VT-8204 振动、转速表

  • 仪表品牌:台湾路昌lutron
  • 所属类别:振动测量仪
  • 商品型号: VT-8204
  • 关 注 度: 13
  • 参 考 价: ¥3588
  • 联系方式: 020-38820807 13902278302(广州 范先生)


  • 在线咨询:范先生 广州 范先生 广州 黄先生
  • 公司承诺:本公司经销的所有 VT-8204 振动、转速表 一年保修,终生维护!
振动测量仪知识点
可与压电加速度传感器组成振动测量系统,可测量加速度、速度、位移。   对间断的多次随机的不同大小的振动,可将正峰值、负峰值、峰峰值及有效值的最大值保持无限长时间。例如多点爆破的振动最大值测量。   具有超值报警功能
VT-8204 振动、转速表 详细资料
振动测量仪 - VT-8204 振动、转速表 - 产品简介
VT-8204 振动、转速表
振动测量仪 - VT-8204 振动、转速表 - 规格参数

VT-8204振动/转速计

VIBRATION/TACHOMETER,3 in 1


技术参数

  • 独立的震动传感器
  • 加速速率:200m/s2,.
  • 流速:200mm/s,
  • 感应转速量程:10——100,000RPM.
  • 接触式转速表:5——19,999.RPM
  • 单位:m/min.,ft/min.inch/min.
  • 激光感应转速
  • 1600数据记录点
  • 数据保持,最大值、最小值记录
  • 可选IR探针IR-962.
  • RS-232电脑连接界面
  • 电源:DC1.5V(UM-3,AA)x4PCs.

简介:VT-8204 振动测试仪+转速表作为一款专业级的振动转速表,同时具备机械振动测试/转速测量两种检测功能。产品采用分体式振动传感器测量机械设备的振动情况,以及光电/接触式测量机械的振动,本机可存储1600个测量数据,内置RS232数据线接口,可将仪表连接电脑下载及分析数据。外形设计独特。操作简便。

产品特性:

  • 1.分体式振动传感器设计
  • 2.振动/转速二合一测量功能
  • 3.数据保持功能
  • 4.最大/最小/峰值测量功能
  • 5.内置RS232数据线接口,可连接电脑下载及分析数据
  • 6.可存储1000个测量数据
  • 7.8点采样率可设置,最小为1秒,最大为一小时
  • 8.自动关机功能
  • 9.工作频率:10~1Khz

产品电气规格:

VT-8204 数字振动转速表 测振仪功能

加速度测量

0.5~199.9mm/s,0.05~19.99cm/s0.02~7.87in/s

速度范围

0.5~199.9m/s2,0.05~20.39g,2~656ft/s2

位移测量

0.005~1.999mm,0.002~0.078 inch

工作频率

10Hz~1KHz

准确度

±(5%+2d)reading(在160Hz/80 Hz23±5

存储数据

1000

采样率

1, 2, 10, 30, 60, 600, 1800,3600秒可选择



转速表功能

测量范围

光电测量:10~99999RPM

接触式测量:0.5~19999 RPM

表面速度测量

0.05~1999.9 m/min

准确度

± ( 0.05 % + 1 digit ).

分辨率

0.1 RPM < 1,000 RPM1RPM1,000 RPM

时基

石英晶体

采样率

1

有效测量距离

50~1500 mm

激光功率

1mw

激光等级

2级,波长645nm

LCD尺寸

45 mmx 48 mm

仪表尺寸

46.8 x 75.5 x 188 mm

数据输出

RS232数据线

操作温湿度

0~50/小于80%RH

供电电源

4AA电池

重量

397g

配件

说明书,振动传感器,AS-35A转速探头,AS-35B转速探头,工具箱。

选购配件

RS232数据线及软件,数据采集软件,红外温度探头。

产品结构解析:


操作功能键简介:

  • 1. 仪表顶部(见下面标注仪表顶部)
  • 2. LCD显示
  • 3. 转速表功能按钮
  • 4. HOLD/ ESCAPE按钮
  • 5. 电源按钮
  • 6.ENTER/录制按钮
  • 7. 功能/发送按钮
  • 8. 单位/记录器按钮
  • 9. 接触式转速表表面高速轮
  • 10.联系转速RPM适配器
  • 11.传感器
  • 12.转速探头保护盖
  • 13.防护罩螺丝口


仪表顶部介绍:

1. 探头BNC连接口

2. 红外温度探头输入端(不支持该功能)

3. RS232输出端子

4. 非接触式转速激光探测器

5. 非接触式转速表激光光源

显示屏:


操作简介:


电源键:

  • 1。按下POWER键仪表开机。仪表将进行短自检。
  • 2。按住POWER键关闭本机电源。会发出蜂鸣声并显示关闭。

选择单位:

  • 1。使用UNIT/LOGGER 翻阅其他可用的功能/单位。
  • 2。要更改显示的单位(公制或英制),按住UNIT/LOGGER2秒钟。
  • RMS, PEAK(峰值), PEAK MAX HOLD, MAX HOLD
  • FUNCTION/SEND键选择RMS,峰值,峰值最大锁定(ACCVEL)或峰值或峰值最大锁定(DISP)。
  • PEAK(峰值), PEAK MAX HOLD功能在位移模式不适用

DATA HOLD

要冻结液晶显示屏,按下HOLD/ ESC键。 HOLD图标出现在显示屏的右上角。暂时按下HOLD/ ESC键再次返回到正常操作(HOLD“保持图标将消失)。

MAX/ MIN记录功能:

  • 1。按REC键进入最大/最小记录模式。图标将出现在显示屏上。随后按下REC键将选择最大或最小纪录模式。按住REC键超过2秒取消该功能。
  • 2。要删除最大/最小记录值,按下HOLD键,而MAX/ MIN要被擦除的值是在显示屏上。该值将被删除,且最大或最小图标将消失。该装置将保持在记录模式,直到REC键按住超过2秒。

零点调整过程

  • 1。连接上振动传感器。
  • 2。打开仪表设置功能,并设置为ACCRMS
  • 3。确保振动传感器完全静止(无振动)。
  • 4。按下ESC>保持为2秒让显示到达零价值。

高级振动功能:


  • 高级功能菜单允许调整自动关机功能,数据记录采样率,以及存取记忆体状态,并清除内存
  • 1。按住HOLD/ ESC键同时供电单元。重复按下HOLD/ ESC键滚动浏览可用的功能:
  • 关机 - 自动关机
  • SEC - 数据采集器采样率
  • CNT – 内存数据记录笔数
  • CLR - 清除数据记录器内存
  • ESC - 退出高级功能菜单
  • 2。按下HOLD键,选择OFF功能。使用FUNCTION/ SEND键或UNIT/LOGGER键在“0"和“1"之间切换设置。 0"禁用自动电源关闭功能。 1"启用该功能。按ENTER键保存设置。
  • 3。按下HOLD/ ESC键,选择在SEC功能。使用FUNCTION/ SEND键或UNIT/LOGGER键滚动浏览可用的采样率:121030606001800,或3600秒。按ENTER键保存设置。
  • 4。按下HOLD/ ESC键,选择CNT功能。显示器会闪烁可用的记忆点,可在数据采集器中。
  • 5。按下HOLD/ ESC键,选择CLR函数。使用FUNCTION/ SEND键或UNIT/LOGGER键“0"和“1"之间切换设置。选择“1"来清除数据采集器内存。选择“0"保留在存储器中的数据。按ENTER键执行。
  • 6。按下HOLD/ ESC键,选择ESC功能。按下HOLD/ ESC键退出功能菜单。仪器会断电。

可逆的液晶显示器

  • 本产品显示屏支持正反显示,方便光电测速与接触式测速读取数值

选择功能和单位

  • 不用按power键,直接按机身右侧的功能按钮不放。重复按下FUNCTION/ SEND键将滚动可用的模式:
  • RPM –  RPM测量。    M/min - 表面速度     Ft/min - 表面速度

测量模式:


1.非接触式转速测试模式


2.接触式转速测试模式:

3.振动计测试模式:

现场测试图对比:

VT-8204 振动、转速表 - 详情图片

产品实拍图
