显示器 |
超大型液晶显示器,字高15mm.(0.6") |
功能 |
加速度.速度之绝对值.最高值. 数据锁定 较大.较小.平均值. |
范围 |
速度:200mm/s:0.5~199.9mm/s. |
加速度:200m/s2:0.5~199.9m/s2. |
|
位移0.005~1.999mm |
|
频率特性 |
10Hz~1000Hz. |
精确度 |
读值±(5%+2d),160Hz.80Hz@23±5℃. |
校正点 |
速度: 50mm/s.(160Hz) |
加速度:50m/s2.(160Hz) |
|
位移:0.05 mm ( 160 Hz ) |
|
线路 |
采用单一超大规模集成电路. |
数据锁定 |
将测量数值锁定. |
峯值测量 |
测量最高读值. |
记忆 |
最大值.最小值. |
关机 |
手动关机及自动关机 (未按任何按键,10分钟自动关机). |
取样时间 |
约1秒 |
数据输出 |
RS-232计算机输出接口. |
工作环境温度 |
0℃~50℃.(32℉~122℉) |
工作环境湿度 |
最高80% RH. |
工作电源 |
006P直流9伏特电池. |
消耗电流 |
约直流6mA. |
重量 |
主机:230g. 感应器:38g. |
尺寸 |
主机:180*72*32mm. 测棒:圆型,直径18mm*40mm长. |
标准附件 |
操作说明书……………1本. 振动感应器……………1只 电缆线…………………1条. 磁铁底座………………1只. 携带盒…………………1只. |
选购附件 |
应用软件…………SW-U801. RS-232连接线……UPCB-01 |
|

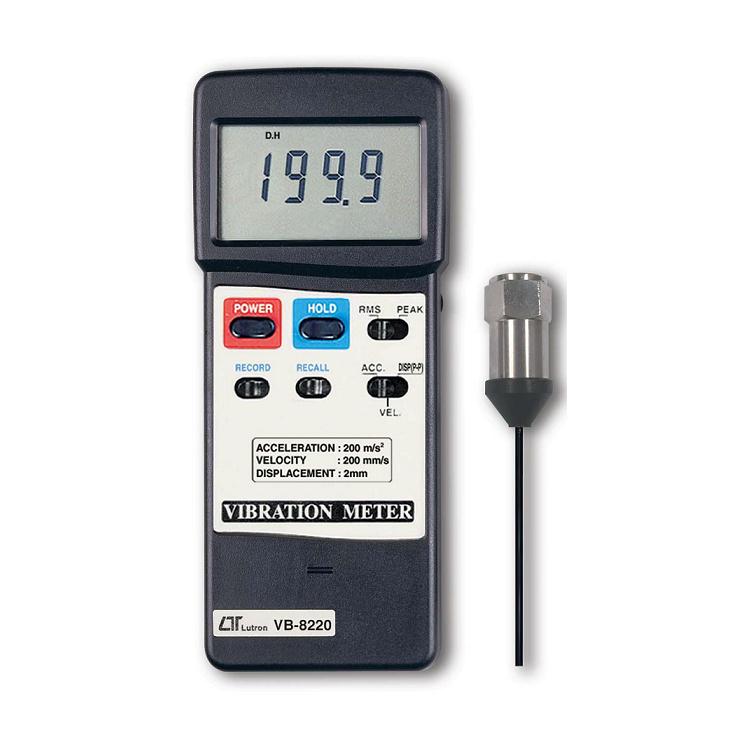

面版说明 3-1 液晶显示器 3-2 BNC接头座 3-3 RS-232输出插座 3-4 平均值/峯值选择键 3-5 加速度/速度选择键 3-6 读值锁定键 3-7 电源开关 3-8 记忆记录键 3-9 记忆值呼出键 3-10 电池室/电池盖 3-11 电缆线BNC接头 3-12 电缆线细线接头 3-13 加速感应器输入座 3-14 加速感应器 3-15 磁铁吸附座 |
电池盖内归零螺丝 |
可拆卸磁铁座 |
非铁制机台振动量测 |
磁铁可吸附机台振动量测 |
ISO-VDI标准-机械振动容许值
ISO 2372、VDI 2056工业标准
机械震动速度容许值分级
Group K 小型机械或15KW以下电动机
Group M 中型机械 或15KW-75 KW电动机
Group G 大型机械
Group T 超大型/巨大型机械
ISO 2954振动计感度容许误差表
校正频率为80Hz,相关各级频率容许误差
