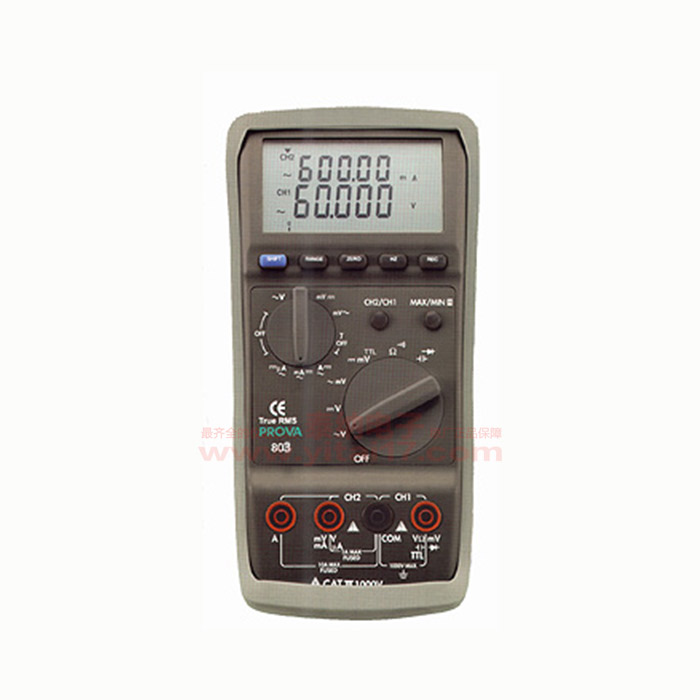

高精度双通道万用表PROVA-803 （RS232）

MODEL PROVA-801/803

• 节省空间与成本/行动式桌上型电表/可取代桌上型电表
• -.0.04% 直流及0.2% 交流最佳准确度
• -.60,000分辨率 (4 5/6 位)
• -.10KHz频宽(最大)
• -.真均方根值和快速ACV/ACA反应
• -.双信道量测如同双信道示波器
• -.(电压 + 电压 或 电压 + 电流)
• -.频率 (Hz) + 波宽 (%) 同时显示
• -.RS-232C 计算机接口
• -.记录器功能(PROVA-803)
• -.选购应用软体
• -.电容量测功能
• -.1/7桌上型价格

直流电压: (输入阻抗: 10M) (过载保护交流电1000V) 范 围 分辨率 准确度 60.000mV 0.001mV ±0.2%±9dgts1 600.00mV 0.01mV ±0.04%±6dgts 6.0000V 0.0001V ±0.04%±6dgts 60.000V 0.001V ±0.04%±6dgts 600.00V 0.01V ±0.04%±6dgts 1000.0V 0.1V ±0.08%±6dgts

交流电压: ACV 或 AC mV 准确度限定在 20Hz~200KHz 范围的
5%-100%, 真均方根值, 输入阻抗10M , 过载保护交流电流 1000V.
准确度仅限于信道1.当双信道量测同时进行, 有另外的准确度规格.
这部分请参阅双信道规格表.

范围 (ACV) 分辨率 准确度 (50/60Hz) 准确度 (45Hz - 1KHz) 准确度 (20Hz - 45Hz) 准确度 (1KHz - 10KHz) 60.000mV 0.001mV ±0.2%±40dgts ±0.6%±40dgts ±1.6%±50dgts ±4%±40dgts 600.00mV 0.01mV ±0.2%±40dgts ±0.6%±40dgts ±1.6%±50dgts ±2%±40dgts 6.0000V 0.0001V ±0.2%±40dgts ±0.6%±40dgts ±1.6%±50dgts ±2%±40dgts 60.000V 0.001V ±0.2%±40dgts ±0.6%±40dgts ± 1.6%±50dgts ±2%±40dgts 600.00V （0-400V） 0.01V ±0.2%±40dgts ±1.0%±40dgts ±1.6%±50dgts ±9%±40dgts 600.00V（400-600V） 0.01V ±0.2%±40dgts ±1.0%±40dgts ±1.6%±50dgts Not Specified 1000.0V (0-400V) 0.1V ±0.2%±40dgts ±4%±60dgts ±1.6%±50dgts ±4%±80dgts 1000.0V (400-1000V) 0.1V ±0.2%±40dgts (45Hz - 400Hz) ±4%±60dgts ±1.6%±50dgts Not Specified

双信道规格补充规格表(DC - 400Hz): 双信道一同量测时,
下表中的准确度增加必须纳入先前所列表中:

	ACV(Ch2)	DCV(Ch2)	ACA(Ch2)	DCA(Ch2)
ACV(Ch1)	±2%±(V1-V2)200PPM(Ch1,Ch2)	±0.9%±(V1-V2)*20PPM (Ch,Ch2)	±0.2μA/V(μA,Ch2) ±2μA/V (mA,Ch2) ±0.4mA/V (A,Ch2) ±4mV/A(mV,Ch1) ±9mV/A(V,Ch1)	±0.5%(Ch1,Ch2)
DCV(Ch1)	±0.9%±(V1-V2 *20PPM(Ch1,Ch2)	±0.5%(Ch1,Ch2)	±0.5%(Ch1,Ch2)	±0.5%(Ch1,Ch2)

直流电流:(10A端由一 20安培,快速反应,高能量的保险丝保护
,μA及 mA终端则以1安培,快速反应,高能量保险丝保护)

范 围	分辨率	准确度
600.00μA	0.01μA	±0.4%±20dgts
6000.0μA	0.1μA	±0.2%±20dgts
60.000mA	0.001mA	±0.4%±20dgts
600.00mA	0.01mA	±0.2%±20dgts
1.0000A	0.0001A	±0.2%±20dgts
10.000A1	0.001A	±0.6%±20dgts

交流电流:(准确度限定于单信道45Hz-20KHz的5%-100%,真均方根值,
范围内,10A端由一20安培,快速反应,高能量的保险丝保护,μA及mA终
端则以1安培,快速反应,高能量保险丝保护)

范 围(ACA)	分辨率	准确度 (50/60Hz)	准确度(45Hz-1KHz)	准确度 (20Hz-45Hz)	准确度 (1KHz -10KHz)
600.00μA	0.01uA	±0.6%±40dgts	±0.8%±40dgts	±2%±20dgts	±4%±20dgts
6000.0μA	0.1uA	±0.6%±40dgts	±0.8%±40dgts	±2%±20dgts	±4%±20dgts
60.000mA	0.001mA	±0.6%±40dgts	±0.8%±40dgts	±2%±20dgts	±0.9%20dgts
600.00mA	0.01mA	±0.6%±40dgts	±0.8%±40dgts	±2%±20dgts	±0.9%20dgts
1.0000A	0.0001A	±0.6%±40dgts	±0.8%±40dgts	±2%±20dgts	±2.5%20dgts
10.000A1	0.001A	±0.9%±40dgts	±0.9%±40dgts	±3.9%±20dgts	±2.5%20dgts

电阻:(Ω) (过载保护交流电流1000V)

范围	分辨率	准确度
999.99Ω	0.01Ω	±0.25%±9dgts
9.9999KΩ	0.0001KΩ	±0.15%±6dgts
99.999KΩ	0.001KΩ	±0.15%±6dgts
999.99KΩ	0.01KΩ	±0.15%±6dgts
9.9999MΩ	0.0001MΩ	±0.3%±9dgts
40.000MΩ	0.001MΩ	±1.5%±9dgts

电容:(, 自动范围) +

范围	分辨率	准确度
60.00nF	0.01nF	±1.2%±8dgts
600.0nF	0.1n F	±2.5%±8dgts
6.000μF	0.001μF	±2.5%±8dgts
60.00μF	0.01μF	±3.0%±8dgts
600.0μF	0.1μF	±5.0%±8dgts

Continuity: (, 开放电压大约 3V) (过载保护交流电流1000V)
　

范围	分辨率	鸣叫器
999.99Ω	0.01Ω	< 40Ω (大約)

Diode Test: (开放电压大约 3V) (过载保护交流电流1000V)

范围	分辨率	准确度	短路电流
3.0000V	0.0001V	±2%±5dgts	0.8 mA typical

频率: (过载保护交流电流1000V)

范围	分辨率	准确度
1Hz -2MHz (TTL)	0.0001Hz - 0.0001MHz	±0.005%±4dgts

波宽: (%, TTL, 1Hz - 600KHz) (过载保护交流电流1000V)

范围	分辨率	准确度
0.001% - 9.999%	0.001%	±30d/KHz±30dgts
10.00% - 100.00%	0.01%	±3d/KHz±3dgts

一般规格

电池:	9V
显示:	5 + 5 位 LCD 带模拟线图
范围选择:	自动 及 手动
过载警示:	OL
消耗电流:	4 mA (大约)
工作温度:	10 C to 50 C
工作湿度:	小于 85% (相对湿度)
高度:	up to 2000M
储存温度:	-20 C to 60 C
储存湿度:	小于 75% (相对湿度)
尺寸 (长宽高):	207mm(L) x 101mm (W) x 47mm (H)8.15" (L) x 4" (W) x 1.85" (H)
重量:	430克 / 15.2盎司 (含电池)
配件:	说明书 x 1 9V 电池 x 1 801A1护套(选购） RS-232C 转接器+电脑软件(选购）
双信道DMM:	台湾专利:178436 大陆专利:ZL 99 2 48711.0 美国专利:6,271,654
