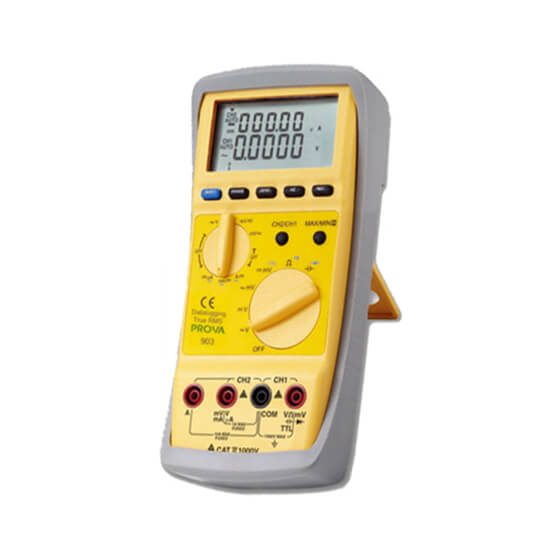

高精度双通道万用表 台湾宝华PROVA-903

MODEL PROVA-901/903

节省空间与成本/行动式桌上型电表/可取代桌上型电表

• 0.02% 直流及0.1% 交流最佳准确度
• 60,000分辨率 (4 5/6 位)
• 200KHz频宽(最大)
• 真均方根值和快速ACV/ACA反应
• 双信道量测如同双信道示波器
  (电压 + 电压 或 电压 + 电流)
• 频率 (Hz) + 波宽 (%) 同时显示
• RS-232C 计算机接口
• 记录器功能 (903 可记10,708笔资料)
• 免费软体
• 电容量测功能
• 1/3桌上型价格

规格 (23℃±5℃)

下方所列之准确度系针对单一信道(信道1 或信道 2). 当双信道
同时使用时, 有另外的规格. 详细数据请参阅所附之双信道规格
表. 下表中的准确度亦涵括了归零(相对)值. 其表达方式爲 ±% 读
值 ± 位数.
　

直流电压: (输入阻抗: 10M) (过载保护交流电1000V) 范 围 分辨率 准确度 60.000mV 0.001mV ±0.1%±5dgts1 600.00mV 0.01mV ±0.02%±3dgts 6.0000V 0.0001V ±0.02%±3dgts 60.000V 0.001V ±0.02%±3dgts 600.00V 0.01V ±0.02%±3dgts 1000.0V 0.1V ±0.04%±3dgts

交流电压: ACV 或 AC mV 准确度限定在 20Hz~200KHz 范围的
5%-100%, 真均方根值, 输入阻抗10M , 过载保护交流电流 1000V.
准确度仅限于信道1.当双信道量测同时进行, 有另外的准确度规格.
这部分请参阅双信道规格表.

范围 (ACV) 分辨率 准确度 (50/60Hz) 准确度 (45Hz - 1KHz) 准确度 (20Hz - 45Hz) 准确度 (1KHz - 10KHz) 60.000mV 0.001mV ±0.1%±20dgts ±0.3%±20dgts ±0.8%±25dgts ±2%±20dgts 600.00mV 0.01mV ±0.1%±20dgts ±0.3%±20dgts ±0.8%±25dgts ±1%±20dgts 6.0000V 0.0001V ±0.1%±20dgts ±0.3%±20dgts ±0.8%±25dgts ±1%±20dgts 60.000V 0.001V ±0.1%±20dgts ±0.3%±20dgts ±0.8%±25dgts ±1%±20dgts 600.00V 0.01V ±0.1%±20dgts ±0.5%±20dgts ±0.8%±25dgts ±5%±20dgts 1000.0V (0-400V) 0.1V ±0.1%±20dgts ±2%±30dgts ±0.8%±25dgts ±2%±40dgts 1000.0V (400-1000V) 0.1V ±0.1%±20dgts (45Hz - 400Hz) ±2%±30dgts ±0.8%±25dgts Not Specified

双信道规格补充规格表(DC - 400Hz): 双信道一同量测时,
下表中的准确度增加必须纳入先前所列表中:

	ACV(Ch2)	DCV(Ch2)	ACA(Ch2)	DCA(Ch2)
ACV(Ch1)	±1%±(V1-V2)200PPM(Ch1,Ch2)	±0.5%±(V1-V2)*20PPM (Ch,Ch2)	±0.1μA/V(μA,Ch2) ±1μA/V (mA,Ch2) ±0.2mA/V (A,Ch2) ±2mV/A(mV,Ch1) ±5mV/A(V,Ch1)	±0.25%(Ch1,Ch2)
DCV(Ch1)	±0.5%±(V1-V2 *20PPM(Ch1,Ch2)	±0.25%(Ch1,Ch2)	±0.25%(Ch1,Ch2)	±0.25%(Ch1,Ch2)

直流电流:(10A端由一 20安培,快速反应,高能量的保险丝保护
,μA及 mA终端则以1安培,快速反应,高能量保险丝保护)

范 围	分辨率	准确度
600.00μA	0.01μA	±0.2%±10dgts
6000.0μA	0.1μA	±0.1%±10dgts
60.000mA	0.001mA	±0.2%±10dgts
600.00mA	0.01mA	±0.1%±10dgts
1.0000A	0.0001A	±0.1%±10dgts
10.000A1	0.001A	±0.3%±10dgts

交流电流:(准确度限定于单信道45Hz-20KHz的5%-100%,真均方根值,范围
内,10A端由一20安培,快速反应,高能量的保险丝保护,μA及mA终端则以1安
培,快速反应,高能量保险丝保护)

范 围(ACA)	分辨率	准确度 (50/60Hz)	准确度(45Hz-1KHz)	准确度 (20Hz-45Hz)	准确度 (1KHz -10KHz)	准确度 (10KHz - 20KHz)
600.00μA	0.01mA	±0.3%±20dgts	±0.4%±20dgts	±1%±20dgts	±2%±20dgts	±1%±20dgts
6000.0μA	0.1mA	±0.3%±20dgts	±0.4%±20dgts	±1%±20dgts	±2%±20dgts	±1%±20dgts
60.000mA	0.001mA	±0.3%±20dgts	±0.4%±20dgts	±1%±20dgts	±0.5%20dgts	±1%±20dgts
600.00mA	0.01mA	±0.3%±20dgts	±0.4%±20dgts	±1%±20dgts	±0.5%20dgts	±1%±20dgts
1.0000A	0.0001A	±0.3%±20dgts	±0.4%±20dgts	±1%±20dgts	±1.5%20dgts	Not Specified
10.000A1	0.001A	±0.5%±20dgts	±0.4%±20dgts	±1%±20dgts	±1.5%20dgts	Not Specified

电阻:(Ω) (过载保护交流电流1000V)

范围	分辨率	准确度
999.99Ω	0.01Ω	±0.15%±8dgts
9.9999KΩ	0.0001KΩ	±0.09%±3dgts
99.999KΩ	0.001KΩ	±0.09%±3dgts
999.99KΩ	0.01KΩ	±0.09%±3dgts
9.9999MΩ	0.0001MΩ	±0.2%±6dgts
40.000MΩ	0.001MΩ	±1%±6dgts

电容:( 自动范围) +
　

范围	分辨率	准确度
60.00nF	0.01nF	±0.8%±5dgts
600.0nF	0.1n F	±1.5%±5dgts
6.000μF	0.001μF	±1.5 %±5dgts
60.00μF	0.01μF	±2.0%±5dgts
600.0μF	0.1μF	±3.5%±5dgts

Continuity: (, 开放电压大约 3V) (过载保护交流电流1000V)
　

范围	分辨率	鸣叫器
999.99Ω	0.01Ω	< 40Ω (大約)

Diode Test: (开放电压大约 3V) (过载保护交流电流1000V)

范围	分辨率	短路电流
3.0000V	0.0001V	0.8 mA typical

频率: (过载保护交流电流1000V)

范围	分辨率	准确度
1Hz - 200KHz (正弦波)	0.0001Hz -100Hz	±0.02%±4dgts
1Hz -2MHz (TTL)	0.0001Hz - 0.0001MHz	±0.005%±4dgts

波宽: (%, TTL, 1Hz - 600KHz) (过载保护交流电流1000V)

范围	分辨率	准确度
0.001% - 9.999%	0.001%	±30d/KHz±30dgts
10.00% - 100.00%	0.01%	±3d/KHz±3dgts

一般规格

电池:	9V
显示:	5 + 5 位 LCD 带模拟线图
范围选择:	自动 及 手动
过载警示:	OL
消耗电流:	6 mA (大约)
工作温度:	10 C to 50 C
工作湿度:	小于 85% (相对湿度)
高度:	up to 2000M
储存温度:	-20 C to 60 C
储存湿度:	小于 75% (相对湿度)
尺寸 (长宽高):	207mm(L) x 101mm (W) x 47mm (H)8.15" (L) x 4" (W) x 1.85" (H)
重量:	430克 / 15.2盎司 (含电池)
配件:	说明书 x 1 9V 电池 x 1 RS-232C 转接器
双信道DMM:	台湾专利:178436 大陆专利:ZL 99 2 48711.0 美国专利:6,271,654
