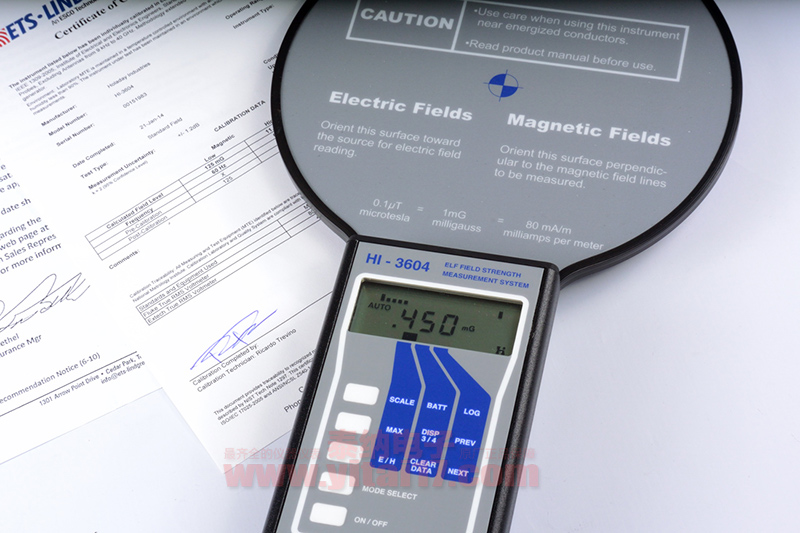

HI-3604工频电磁场强度测试仪

• 液晶显示器显示的单位可选择毫高斯，高斯，伏/米，千伏/米，并有图形显示功能，可方便直观的定位电磁场源位置及强辐射点。

• 单探头实现全量程，仪器面板为覆膜式按键设计，非常适合现场使用，内部存储器可存储最多127个读数。

产品配置：

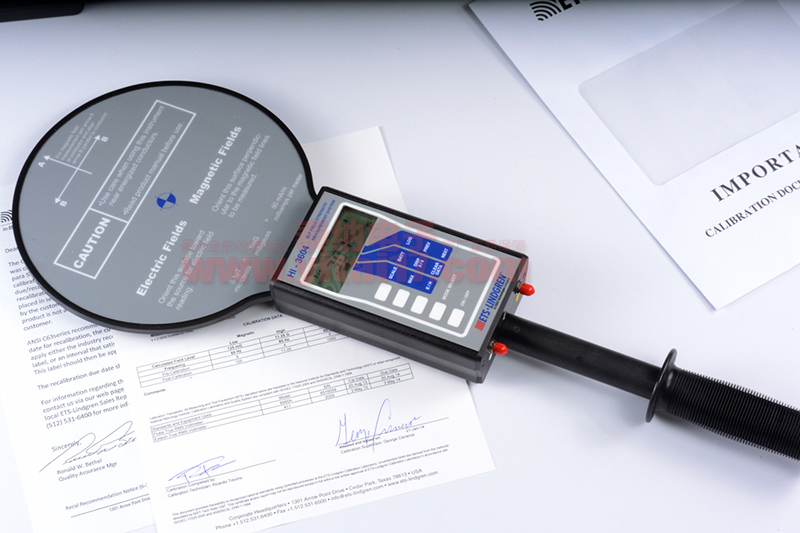

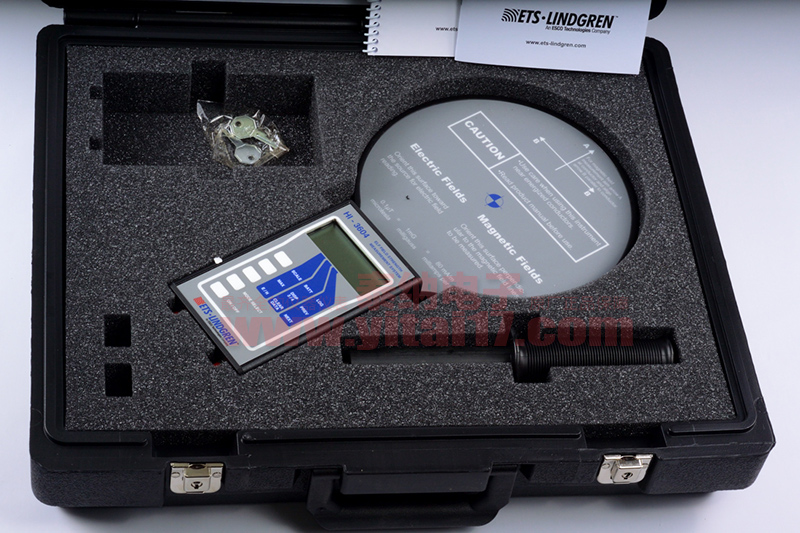

• 标配：电磁场两用探头（单轴），显示部分，绝缘手柄，使用手册，便携箱
• 选件：HI3616远方显示器，HI4413 RS232光纤MODEM，三脚架

技术参数：

• 频率响应:30-2000Hz
• 频率响应:±0.5dB(50-1000Hz)
•                ±2.0dB(30-2000Hz)
• 电场测量范围：1 V/m –200 kV/m
• 磁场测量范围：0.2mG –20 gauss
• 检测： 单向
• 响应： 真有效值
• 存储： 内置，最多127个读数
• 环境： 温度：10-40℃ 湿度：5%-95%不冷凝

产品描述：

• HI-3604电力系统传输线及其相关电力设备或仪器的电磁场强度测量与评估。该设备可以直接通过数字显示读出场强，也可以通过光纤远程控制设备（HI-3616）间接读取数据。
• HI-3604可以应用于科研或环境研究领域，比如了解某区域电网频率下的场强。HI-3604为工程师，工业卫生研究员和保障人员的健康安全提供了一种观测电力系统频率下环境电磁参数的有力工具。

       HI-3604电场强度通过位移电流传感器来测量。该传感器由两个相互隔离但有电气连接的薄导体圆盘组成。放置于电场中时，两个平行圆盘上的电荷重新分布使得两个圆盘间的电场强度保持为零。电荷的重新分布表现为电流的位移，通过测量这个同外部电场强度相关联的位移电流就可以间接了解外部的电场强度。这一类型的传感器可以产生平坦的频率响应并且可对场中所含的频率高于基波频率（50或60HZ）在位移电流圆形感应盘的周围是一个由优质测量线绕制的线圈，该线圈匝数达到几百匝。放置于交变磁场中时，线圈中就会感应出同外部磁场强度成比例的感应电流。通过测量线圈端线间的感应电势就可以间接知道磁场强度。闭环线圈又可以产生一个同磁场频率成正比的响应输出量，
       HI-3604采用补偿电路实现频率剪裁，从而将我们所要测量的电网频域范围内的频率响应平坦化。这一特性使得HI-3604能够应用于测量含有重要谐波分量的工作场合，并对复合场产生精确的测量结果。但是如果测量电机等周围的场量时，由于场量会发生谐波失真，就需要参考带宽响应。

同心圆盘位移电流电场传感器

· 英寸（16.5匝）

· 灵敏度 磁场：0.1mG-20G

· 特点 两节9V，Duracell电池 MN1604液晶显示；听筒插孔的前置放大输出（传感器的模拟信号；为实现远程控制而连接到HI-3616的数字光纤信号）

• HI-3604仪表的铝盘产生精确的标定电场强度。在赫尔姆霍茨线圈中通过精确的测量电流后就可以根据线圈尺寸计算得到毫高斯（mG）量级的标定磁场强度。通过测量平行板电极上所加的外加正弦电压，并对此电压在盘间距的长度上微分就可以得到V/m量级的标定电场强度。在上述两种标定过程中，电压和电流都是由真均方根值法测量的。
• HI-3604等单位显示数据。具体细节参照（3.0），但HI-3604的G为磁通密度表示单位。
• 自由空间中的磁场测量通常以下面的关系式进行单位换算：

1mG=1000μG= 80mA/ m
1 T =10000 G
1mT=1000μT= 800A/m

• 电网频率以及一些低次谐波频率产生平坦的频率响应。而且HI-3604所示的值大一些或小一些。一般来说，对于特定的场强选取合适的最小量程可以产生最大的带宽从而获得高测量精度。

HI3603工频电磁场强度测试仪 规格参数

·  检测方法遵循美国国家标准

·  电场测量范围： 2-300 kHz，1-2000V/m

• 磁场测量范围： 8-300kHz，1-2000mA/m
• 3603 可以显示单位：
• 毫安/米(mA/m), 高斯gauss (G), 或 特斯拉tesla (T)
• 1 mG = 1,000 μG = 80 mA/m
• 1 mT = 1,000 μT = 800,000 mA/m

 产品简介：
•HI-3603低频测量仪是专门用来测量计算机和视频显示终端发射出的复杂电磁场
•设备配有数据记录和模拟条形图功能
•HI-3603采用电子原理设计的单轴传感探头来测量电场和磁场
•真有效值检测保证测量的准确性符合ANSI标准C95.1
•为工程师、工业卫生研究员和保障人员提供了观测家用电器、电脑、显示器等辐射发射电磁参数的有力工具
•所有的选择和控制功能都可以通过前置操作面板上的覆膜按钮实现
•真均方根值(True RMS)测量方式保证了对复杂波形的测量精度
•波形输出接口方便了对测量波形信号的观测和评估
•数据记录功能可以通过操作控制面板记录下112组数据，该数据可用于以后的研究

产品特点：

•定制的便携箱

•用户手册

•HI-3616远程控制器（选件）

•HI-4413 RS232光纤接口调制解调器（选件）

•绝缘三脚架和支架（选件）

产品参数：
